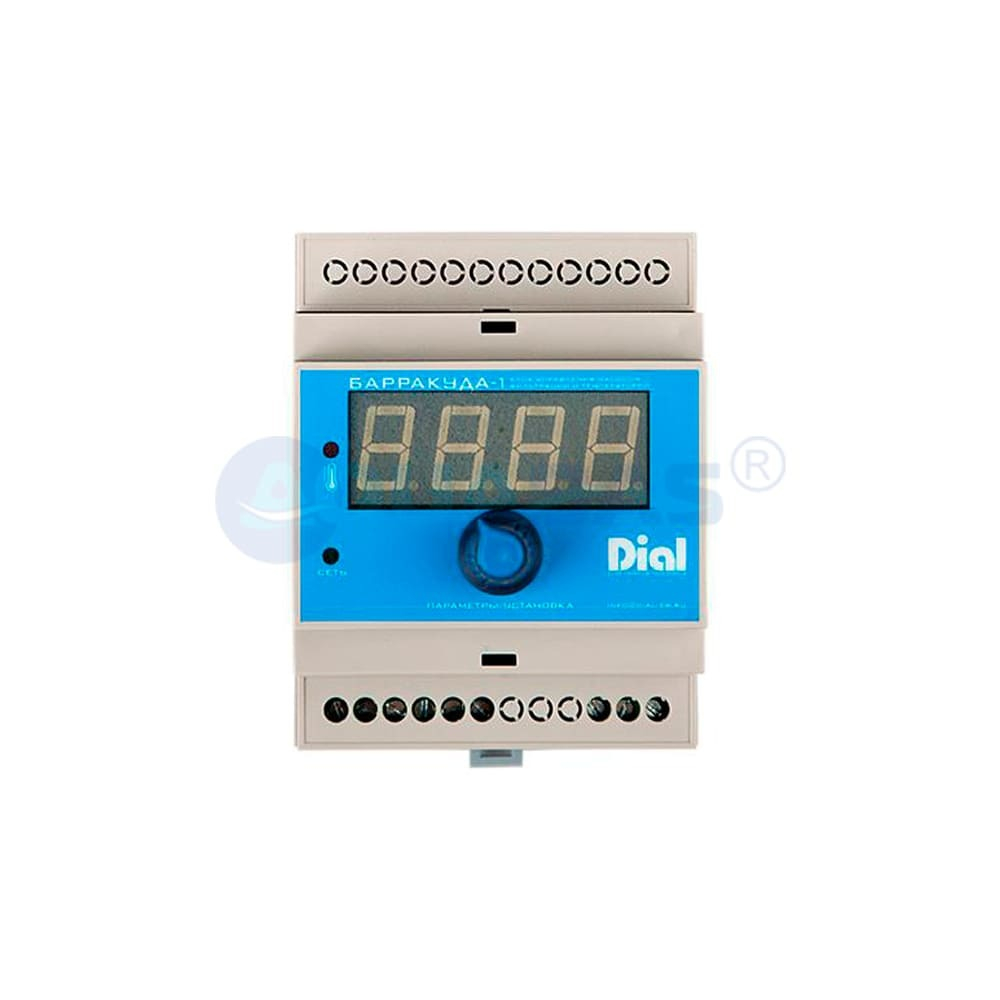

Электронный блок управления БАРРАКУДА-1 способен в автоматическом режиме поддерживать заданную температуру воды и управлять работой насоса системы фильтрации бассейна. Кроме того, устройство контролирует действующие значения питающего напряжения и тока, защищая насос от выхода из строя в случае их отклонения от допустимых величин.
Представленный блок управления Барракуда был создан с целью замены несколько устаревших решений, основанных на использовании двух независимых приборов – цифрового таймера и термостата. Кроме основных функций контроля температуры и продолжительности работы насоса фильтрации, устройство обеспечивает многоуровневую защиту систем от внештатных режимов эксплуатации.
Основные технические характеристики
- Исполнение: в корпусе для монтажа на рейку DIN EN60715
- Способ управления: «параметры/установка» при помощи углового энкодера
- Индикация значений: дисплей на лицевой панели
- Параметры питающего напряжения: 220В, 50 Hz с допустимым диапазоном отклонений до 30%
- Собственная потребляемая мощность прибора: 5 Вт
- Максимальный суммарный ток потребления в цепях нагрузки: до 8А
- Температурный диапазон эксплуатации: +5°С +45°С
- Габаритные размеры: 90х70х55 мм.
Комплектность и подключаемое оборудование
В комплект блока управления входит датчик температуры, арматура для фиксации датчика в трубе магистрали, а также инструкция пользователя по настройке и эксплуатации прибора. При монтаже блок управления фильтрацией и нагревом бассейна крепится на стандартную DIN рейку обычного настенного электрического щитка.
При подключении к прибору устройств потребления следует учитывать, что он рассчитан на работу в цепях с номинальным напряжением 220 В, и от него можно запитать однофазный насос мощностью не более 2 кВт. Поддержка трехфазных насосов схемотехническим решением данной модели блока управления не предусмотрена.
Чтобы поддерживать заданную температуру воды в бассейне, прибор обеспечивает подачу питания на соответствующие исполнительные устройства в виде подключенного через пускатель электронагревателя или циркуляционного насоса с защитным электромагнитным клапаном. Максимальная токовая нагрузка данных цепей не должна превышать 3 А, что соответствует от 0,5 до 0,6 кВт мощности.
Функциональные возможности
Электронный блок управления Барракуда-1 обеспечивает решение следующих задач:
- Настройку и поддержание оптимального режима водообмена
- Управление включением нагрева с временной задержкой после каждого пуска насоса
- Организацию циклов работы насоса, в соответствии с приоритетом заданного температурного режима
- Защиту от ложных включений оборудования теплового контура
- Контроль функции автоматического охлаждения теплоносителя после нагрева
- Защиту от пониженных/повышенных напряжений питающей сети
- Экстренное выключение насоса в случае перегрузки или отсутствии в магистрали воды
- Возможность изменения алгоритмов работы при переключении системы в режим удаления воздуха.
Важно: кроме перечисленных функций, прибор обеспечивает для пользователей возможность удаленного контроля и изменения заданных параметров работы оборудования в мессенджере Телеграм.
Со схемами соединения системы фильтрации с теплообменником и датчиками температуры, а также порядком настройки основных режимов блока управления Барракуда-1, вы можете ознакомиться в техническом паспорте прибора.
