Стеновые проходы

Коротко: стеновые проходы для бассейна применяются для герметичного прохода трубопровода через стену чаши и подключения форсунок, водозаборов, аттракционов, технических линий и других закладных элементов. В разделе представлены закладные для форсунок, проходы 1 1/2" и 2", модели под вклейку, с внутренней и наружной резьбой, для плитки, плёнки ПВХ, универсального монтажа, а также бронзовые проходы для профессиональных систем.

Когда нужны: при строительстве нового бассейна, реконструкции чаши, замене старого прохода, монтаже форсунок, подключении труб через стену бассейна, установке оборудования в плиточную, плёночную, бетонную или универсальную чашу.

Что выбрать: стеновой проход подбирают по типу чаши, отделке, толщине стены, длине прохода, диаметру подключения, типу резьбы, способу соединения, материалу корпуса, назначению линии и совместимости с форсункой, трубопроводом, фланцами, прокладками и крепежом.

Что такое стеновой проход для бассейна

Стеновой проход — это закладной элемент, который устанавливается в стену чаши бассейна и позволяет вывести трубопровод через бетон, плитку, плёнку ПВХ или другую конструкцию. Через стеновой проход подключают форсунки возврата воды, отдельные технические линии, водозаборы и элементы оборудования, которым нужен герметичный проход через стену бассейна.

Какие стеновые проходы есть в разделе

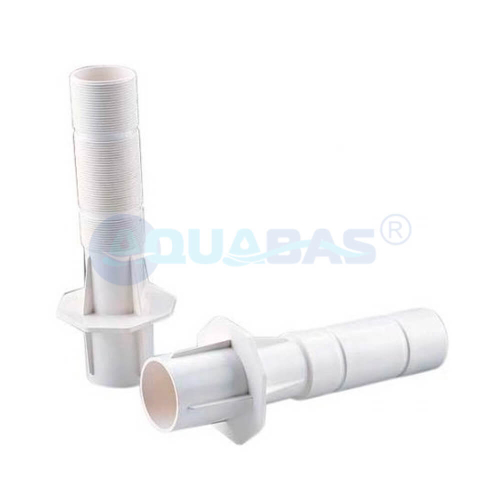

• Закладные для форсунок — элементы, которые используются как основа для монтажа форсунок в стену чаши.
• Стеновые проходы 1 1/2" — модели с подключением под распространённый размер резьбы для бассейновых систем.
• Стеновые проходы 2" — варианты для линий с большим проходным сечением и повышенным расходом воды.
• Проходы с внутренней резьбой ВР — для подключения элементов с наружной резьбой.
• Проходы с наружной резьбой НР — для соединения с элементами, у которых есть внутренняя резьба.
• Проходы под вклейку — для подключения к ПВХ-трубе клеевым способом.
• Стеновые проходы для плитки — для бетонных бассейнов с плиточной или мозаичной отделкой.
• Стеновые проходы для плёнки ПВХ — модели, рассчитанные на монтаж с фланцами, прокладками и прижимным узлом.
• Универсальные стеновые проходы — решения, которые подбираются под разные схемы монтажа по характеристикам конкретной модели.
• Бронзовые стеновые проходы — прочные элементы для профессиональных, общественных, СПА и ответственных бассейнов.
• Угловые проходы 90° — для случаев, когда трубопровод удобнее вывести под углом из-за конструкции чаши или технического помещения.

Для чего нужен стеновой проход

Стеновой проход нужен там, где труба должна пройти через стену бассейна без потери герметичности. Он помогает правильно подключить закладные элементы чаши и защитить место прохода трубопровода от протечек, перекоса и неправильной посадки форсунки или другого оборудования.

Стеновые проходы для форсунок

Чаще всего стеновые проходы используют вместе с форсунками. Проход устанавливается в стену чаши, а форсунка монтируется в него с лицевой стороны бассейна. Такая схема позволяет соединить трубопровод технического помещения с закладной частью в чаше и вернуть очищенную воду обратно в бассейн.

Проходы для плиточных бассейнов

Для плиточных и мозаичных бассейнов используют стеновые проходы, рассчитанные на жёсткую отделку чаши. При подборе важно учитывать длину прохода, глубину установки, размер лицевой части, тип резьбы, гидроизоляцию и совместимость с форсункой или другим элементом.

Проходы для бассейнов с плёнкой ПВХ

Для плёночных бассейнов особенно важна герметичность прижимного узла. Стеновой проход для плёнки должен быть совместим с фланцами, прокладками, крепежом и лицевыми элементами. Нельзя ставить модель для плитки вместо прохода для плёнки без проверки совместимости.

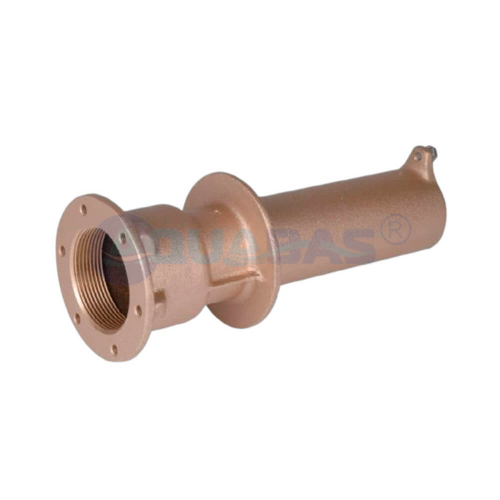

Универсальные стеновые проходы

Универсальные модели применяются в разных схемах монтажа, если их размеры, материал, резьба и комплектность подходят под конкретную чашу. При выборе нужно смотреть не только название, но и фактическую длину прохода, тип подключения, материал, наличие фланцев и совместимость с форсункой.

Стеновые проходы 1 1/2" и 2"

Размер подключения влияет на совместимость с трубопроводом, форсункой и расходом воды. Проходы 1 1/2" часто применяются в стандартных системах бассейна, а проходы 2" используют там, где требуется большее проходное сечение или подключение соответствующей форсунки, водозабора или технического узла.

Внутренняя и наружная резьба

ВР означает внутреннюю резьбу, НР — наружную резьбу. Стеновой проход с ВР соединяется с элементом, у которого есть наружная резьба. Стеновой проход с НР подключается к элементу с внутренней резьбой. При подборе важно не перепутать тип резьбы, иначе форсунка, фитинг или переходник не подойдут.

Проходы под вклейку

Стеновые проходы под вклейку подключаются к ПВХ-трубопроводу клеевым способом. Для монтажа используют специальный клей ПВХ и очиститель. Такой вариант удобен для постоянного соединения трубы с закладной частью без резьбового перехода на стороне трубопровода.

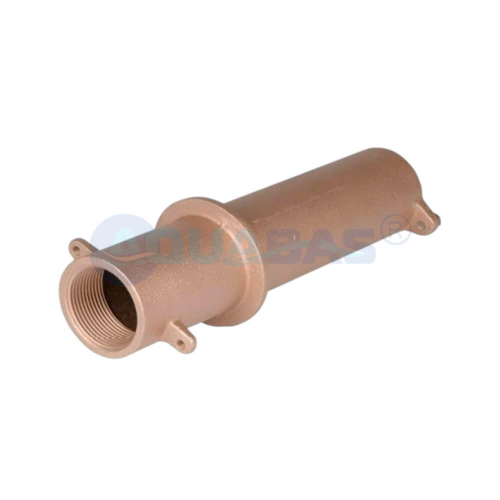

Бронзовые стеновые проходы

Бронзовые проходы применяют в профессиональных и ответственных системах бассейнов. Они подходят для общественных, спортивных, коммерческих, СПА и технически сложных объектов, где важны прочность, ресурс, точная посадка и надёжность закладного узла.

Угловые стеновые проходы 90°

Угловой проход 90° используют, если трубопровод нужно вывести не прямо, а с поворотом. Это может быть удобно при ограниченном месте за стеной чаши, сложной обвязке, особенностях технического помещения или невозможности вывести трубу стандартным прямым способом.

Длина стенового прохода

Длина прохода подбирается с учётом толщины стены бассейна, отделки, гидроизоляции и места подключения трубопровода. Если проход слишком короткий, его может не хватить для правильного монтажа. Если слишком длинный, потребуется учитывать обрезку, посадку и совместимость с форсункой или фитингом.

Как работает стеновой проход в системе бассейна

Вода проходит по трубопроводу от насоса, фильтра, подогрева и водоподготовки, затем через стеновой проход попадает к форсунке или другому закладному элементу. Если проход установлен правильно, соединение остаётся герметичным, а поток воды проходит через стену чаши без протечек и лишнего сопротивления.

Как выбрать стеновой проход

Для подбора нужно знать тип чаши, отделку, толщину стены, назначение линии, диаметр трубопровода, тип резьбы, способ подключения и модель форсунки или другого элемента, который будет установлен с лицевой стороны бассейна. При замене старого прохода желательно сверить длину, резьбу, диаметр, материал, бренд и фото места установки.

Что важно учитывать при подборе

• Назначение прохода: форсунка, водозабор, техническая линия или подключение оборудования.
• Тип бассейна: частный, общественный, скиммерный, переливной, крытый, открытый или СПА.
• Материал чаши и отделки: бетон, плитка, мозаика, плёнка ПВХ, композит или другая конструкция.
• Толщину стены бассейна и требуемую длину прохода.
• Диаметр подключения: 1 1/2", 2", 50 мм или другой размер по модели.
• Тип соединения: внутренняя резьба ВР, наружная резьба НР, под вклейку или комбинированное подключение.
• Материал: ABS-пластик, ПВХ-совместимый пластик, бронза или другое исполнение по модели.
• Совместимость с форсунками, фланцами, прокладками, лицевыми частями и крепежом.
• Совместимость с трубами, фитингами, клеем ПВХ и резьбовыми уплотнителями.
• Требуемый расход воды и производительность линии.
• Доступность подключения со стороны технического помещения.
• Возможность обслуживания или замены лицевых элементов после монтажа.

Когда нужен проход для форсунки

Проход для форсунки нужен, если форсунка устанавливается в стену бассейна и должна быть соединена с трубопроводом через тело чаши. Это стандартная задача при монтаже системы возврата очищенной воды в бассейн.

Когда нужен проход для плёнки

Проход для плёнки нужен в бассейнах с лайнером ПВХ. В таких чашах важно, чтобы закладной элемент работал вместе с фланцами и прокладками, а плёнка была надёжно прижата без риска протечки.

Когда нужен проход для плитки

Проход для плитки выбирают для бетонных бассейнов с жёсткой отделкой. В таких системах важны правильная глубина установки, совместимость с гидроизоляцией, отделочным слоем и лицевой частью форсунки.

Когда нужен бронзовый проход

Бронзовый стеновой проход выбирают для ответственных объектов, профессиональной обвязки, общественных бассейнов, СПА и систем, где важны прочность, долговечность и устойчивость узла к интенсивной эксплуатации.

Когда нужна модель 90°

Стеновой проход 90° нужен, если трубу невозможно или неудобно вывести прямо. Такой вариант помогает обойти конструктивные ограничения и аккуратно организовать подключение в технической зоне.

Монтаж стенового прохода

Стеновой проход устанавливается на этапе строительства или реконструкции чаши. Важно заранее выставить его по уровню, глубине и направлению, чтобы после отделки форсунка или другой лицевой элемент встали правильно. Ошибка на этом этапе может привести к сложному ремонту после запуска бассейна.

Герметичность стенового прохода

Так как проход устанавливается в стену чаши, герметичность является главным условием. Для плёнки ПВХ важны фланцы и прокладки, для плитки — правильная гидроизоляция и посадка. Также важно не допускать перекоса, чрезмерной нагрузки на трубопровод и неправильного уплотнения резьбы.

Подключение к трубопроводу

Стеновой проход соединяется с трубопроводом через клеевое, резьбовое или комбинированное соединение. Клеевую часть монтируют специальным клеем ПВХ. Резьбовые соединения герметизируют ФУМ-лентой, нитью или другим подходящим уплотнителем. Клей ПВХ не используют для герметизации резьбы.

Стеновой проход и форсунка

Стеновой проход и форсунка должны подходить друг к другу по резьбе, посадке, длине, диаметру и назначению. Если проход и форсунка из разных серий или производителей, совместимость нужно проверять особенно внимательно.

Стеновой проход и расход воды

Диаметр прохода и подключение влияют на расход воды через линию. Для стандартных форсунок достаточно одного типоразмера, для более мощных линий, аттракционов или специальных схем может потребоваться увеличенное подключение. При проектировании важно учитывать производительность насоса и сопротивление трубопровода.

Когда можно заменить только лицевой элемент

Если стеновой проход установлен правильно, не протекает и подходит по размерам, иногда можно заменить только форсунку, лицевую часть, прокладку, фланец или другой элемент. Полная замена прохода обычно сложнее, потому что он связан со стеной чаши и трубопроводом.

Когда нужно менять стеновой проход целиком

Полная замена может потребоваться, если проход треснул, нарушена герметичность, повреждена резьба, элемент не подходит под новую отделку, невозможно подключить нужную форсунку или требуется изменить схему трубопровода. Такие работы обычно выполняются при ремонте или реконструкции чаши.

Почему стеновой проход может протекать

Протечка может появиться из-за неправильного монтажа, старых прокладок, трещины корпуса, перекоса фланца, ошибки в гидроизоляции, несовместимости с плёнкой или плиткой, чрезмерной нагрузки от трубопровода, повреждённой резьбы или неправильной герметизации соединения.

Почему через проход слабый поток

Слабый поток может быть связан не только со стеновым проходом. Причина может быть в грязном фильтре, слабом насосе, закрытом кране, засоре трубопровода, малом диаметре линии, неподходящей форсунке, ошибке обвязки или слишком большом сопротивлении системы.

С чем используют стеновые проходы

• Закладные детали — общий раздел элементов чаши бассейна.
• Форсунки — чаще всего устанавливаются через стеновые проходы и возвращают воду обратно в бассейн.
• Водозаборы — применяются для отдельных контуров, аттракционов и технических линий.
• Скиммеры — забирают воду с поверхности бассейна в системе фильтрации.
• Донные сливы — используются для забора воды со дна, слива и циркуляции.
• Регуляторы уровня — помогают поддерживать рабочий уровень воды в бассейне.
• Запчасти закладных — элементы для ремонта форсунок, проходов и других закладных деталей.
• Трубы и фитинги — соединяют стеновые проходы с насосом, фильтром и оборудованием бассейна.
• Муфты ПВХ — используются для соединения труб и обслуживаемых участков трубопровода.
• Адаптеры и переходники ПВХ — помогают перейти между диаметрами, резьбами и типами соединений.
• Краны и затворы — позволяют перекрывать отдельные линии для обслуживания.
• Клей ПВХ — используется для монтажа клеевых соединений труб и фитингов.

С каким оборудованием работают стеновые проходы

• Насосы для бассейна — создают циркуляцию воды через трубопровод и закладные элементы.
• Фильтры для бассейнов — очищают воду перед возвратом в чашу через форсунки.
• Фильтры для частных бассейнов — применяются в стандартных скиммерных системах водообмена.
• Фильтры для общественных бассейнов — используются в системах с высокой производительностью.
• Подогрев воды — подключается к общей циркуляции после фильтрации.
• Дезинфекция и водоподготовка — работает вместе с фильтрацией, циркуляцией и возвратом воды через форсунки.
• Станции дозирования — помогают автоматически поддерживать параметры воды.
• УФ-установки — подключаются в систему водоподготовки после фильтрации.
• Аттракционы — водопады, противотоки, гидромассаж и другие системы могут использовать отдельные проходы и закладные линии.

Ошибки при выборе стенового прохода

Частые ошибки — выбрать проход не под тот тип чаши, перепутать модель для плитки и плёнки, взять слишком короткую длину, неправильно подобрать ВР или НР, не учесть толщину стены, диаметр трубы, тип форсунки, фланцы, прокладки или способ подключения к ПВХ-трубопроводу.

Уход и обслуживание

Сам стеновой проход обычно не требует частого обслуживания, но нужно следить за лицевыми элементами, форсункой, прокладками, фланцами, резьбовыми соединениями и состоянием трубопровода. Если появилась протечка, слабый поток или люфт лицевого элемента, нужно проверять весь узел: проход, форсунку, уплотнения, трубу и подключение.

Поможем подобрать стеновой проход

Если вы не уверены, какой стеновой проход нужен для вашего бассейна, сообщите тип чаши, отделку, толщину стены, назначение линии, модель форсунки, диаметр трубы, тип резьбы, длину старого прохода и фото места установки. Специалисты АКВАБАС помогут подобрать стеновой проход, форсунку, прокладки, фланцы, трубы, фитинги и элементы обвязки.

Частые вопросы

Для чего нужен стеновой проход в бассейне?

Стеновой проход нужен для герметичного вывода трубопровода через стену чаши бассейна. Через него подключают форсунки, водозаборы, технические линии и отдельные элементы оборудования.

Чем стеновой проход отличается от форсунки?

Стеновой проход является закладной частью в стене бассейна, а форсунка устанавливается в него с лицевой стороны и подаёт воду обратно в чашу.

Какие стеновые проходы бывают?

Бывают проходы для плитки, плёнки ПВХ, универсальные модели, проходы 1 1/2" и 2", варианты с ВР, НР, под вклейку, прямые, угловые и бронзовые исполнения.

Что значит ВР?

ВР означает внутреннюю резьбу. Такой проход соединяется с элементом, у которого есть наружная резьба подходящего размера.

Что значит НР?

НР означает наружную резьбу. Такой проход подключается к элементу с внутренней резьбой соответствующего размера.

Что значит проход под вклейку?

Это модель, которая подключается к ПВХ-трубе клеевым способом. Для монтажа используют специальный клей ПВХ и очиститель.

Как выбрать проход для плиточного бассейна?

Нужно учитывать толщину стены, отделку, глубину установки, тип форсунки, резьбу, диаметр подключения, гидроизоляцию и совместимость с лицевой частью.

Как выбрать проход для плёнки ПВХ?

Для плёнки нужен проход, совместимый с фланцами, прокладками и прижимным узлом. Это важно для герметичности места установки.

Когда нужен бронзовый стеновой проход?

Бронзовые модели выбирают для профессиональных, общественных, СПА и ответственных бассейнов, где важны прочность, ресурс и надёжность закладного узла.

Когда нужен проход 90°?

Проход 90° нужен, если трубу удобнее вывести под углом из-за конструкции чаши, ограниченного пространства или особенностей технического помещения.

Можно ли заменить только форсунку без замены прохода?

Да, если стеновой проход исправен, не протекает и совместим с новой форсункой по резьбе, посадке и диаметру.

Почему стеновой проход протекает?

Причиной может быть неправильный монтаж, трещина корпуса, старые прокладки, перекос фланца, повреждённая резьба, ошибка гидроизоляции или несовместимость с отделкой чаши.

Как не ошибиться при выборе?

Нужно знать тип чаши, отделку, толщину стены, назначение линии, диаметр трубы, тип резьбы, модель форсунки и длину прохода. При замене лучше прислать фото старого узла и размеры.
