Управление фильтрацией

Коротко: управление фильтрацией бассейна нужно для автоматического включения и выключения фильтрационного насоса, защиты оборудования и настройки удобного режима циркуляции воды. В разделе представлены блоки управления фильтрацией OSF, панели CCEI, решения для насосов 230 В и 400 В, блоки управления фильтрацией и нагревом, а также контроллеры для частных и профессиональных систем бассейна.

Когда нужно: при строительстве нового бассейна, модернизации технического помещения, замене ручного включения насоса, подключении фильтрации по расписанию, защите насоса, согласовании работы фильтра, подогрева, станции дозирования, УФ-установки и других систем водоподготовки.

Что выбрать: блок управления фильтрацией подбирают по мощности насоса, напряжению питания, диапазону тока, количеству фаз, наличию подогрева, датчика температуры, дополнительных выходов, защиты, таймера, ручного режима и совместимости с остальной автоматикой бассейна.

Что такое управление фильтрацией бассейна

Управление фильтрацией — это автоматика, которая отвечает за работу фильтрационного насоса и связанных с ним систем. Она помогает запускать насос по расписанию, включать и выключать оборудование в нужное время, защищать двигатель, согласовывать фильтрацию с подогревом, дозированием, УФ-обработкой и другими элементами бассейна.

Какие товары есть в разделе

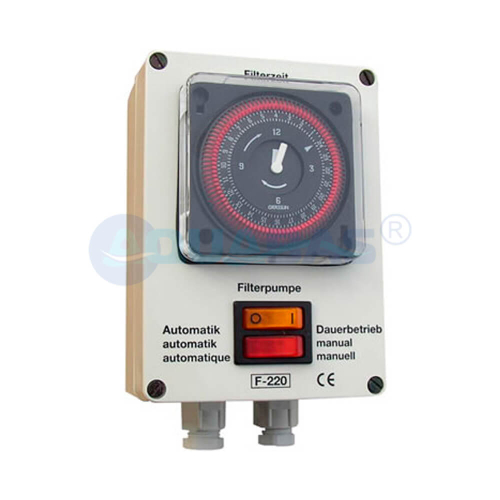

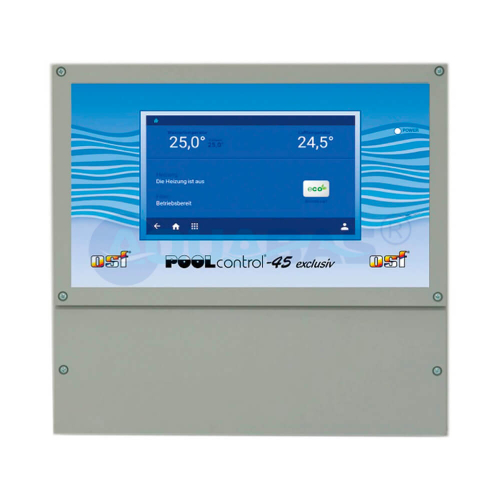

• Блоки управления фильтрацией OSF — автоматика для управления фильтрационными насосами и дополнительными режимами бассейна.

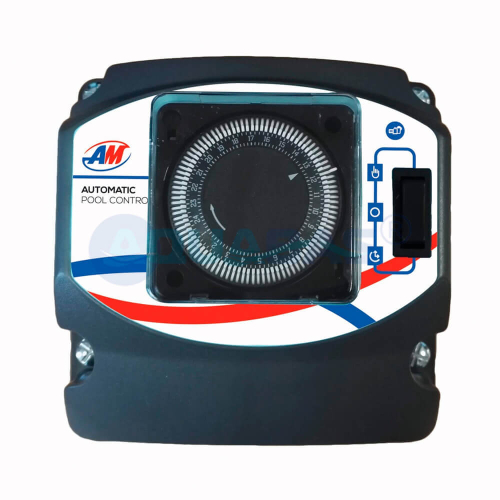

• Панели управления фильтрацией CCEI — решения для насосов 220 В и 380 В с разными диапазонами рабочего тока.

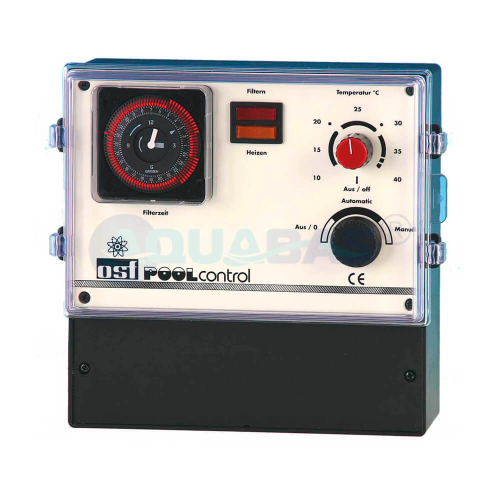

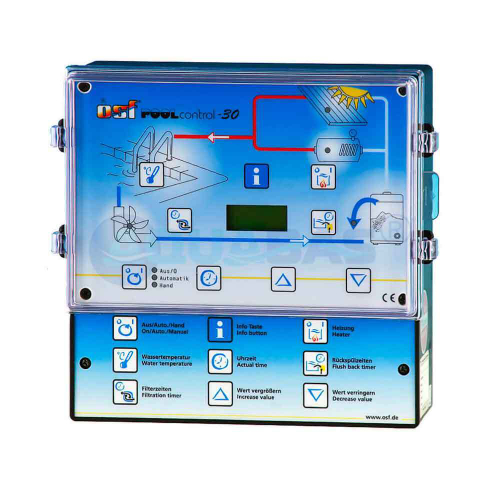

• Блоки управления фильтрацией и нагревом — устройства, которые связывают работу фильтрационного насоса с подогревом воды.
• Контроллеры для насосов 220 В — для однофазных фильтрационных насосов частных бассейнов.
• Контроллеры для насосов 220/380 В — для систем, где требуется совместимость с однофазным или трёхфазным оборудованием.
• Панели с защитой по току — подбираются по диапазону ампер и мощности насоса.
• Блоки с датчиком температуры — используются в схемах, где фильтрация связана с нагревом воды.
• Блоки для дополнительного фильтра — применяются в системах с дополнительной фильтрационной линией или отдельным насосом.
• Блоки управления фильтрацией и температурой — помогают совместить циркуляцию воды и контроль нагрева.

Для чего нужен блок управления фильтрацией

Фильтрационный насос не должен работать хаотично. Вода должна регулярно проходить через фильтр, подогрев, дезинфекцию и возвращаться в чашу. Блок управления помогает задать режим работы, снизить ручной контроль, защитить насос и сделать эксплуатацию бассейна более стабильной.

Управление насосом фильтрации

Основная задача блока — управлять фильтрационным насосом. Насос можно включать по расписанию, вручную или по сигналу от другой автоматики. Это удобно, потому что владельцу не нужно каждый раз подходить к техническому помещению и включать насос вручную.

Фильтрация по расписанию

Фильтрация по расписанию помогает поддерживать циркуляцию воды в течение дня. Время работы насоса зависит от объёма бассейна, производительности фильтра, температуры воды, нагрузки, сезона и качества водоподготовки. Для частного бассейна это особенно удобно: система работает сама, а вода не застаивается.

Ручной и автоматический режим

Хороший блок управления должен позволять работать не только автоматически, но и вручную. Ручной режим нужен при запуске бассейна, промывке фильтра, обслуживании оборудования, проверке насоса, ремонте, консервации или временном изменении режима работы.

Защита фильтрационного насоса

Насос фильтрации нуждается в защите от перегрузки, неправильного тока, сухого хода, перегрева, ошибок включения и проблем с питанием. Панели управления подбирают по мощности и рабочему току насоса, чтобы автоматика не была слабым местом системы.

Однофазные и трёхфазные насосы

В бассейнах встречаются насосы 230 В и 400 В. Для однофазного насоса нужен один тип управления, для трёхфазного — другой. При подборе панели важно не ошибиться с напряжением, фазностью, мощностью и диапазоном тока, иначе автоматика может не подойти или работать небезопасно.

Диапазон тока и мощность насоса

Панели управления фильтрацией часто подбирают по диапазону рабочего тока: например, для небольших, средних и более мощных насосов используются разные исполнения. Если выбрать панель с неподходящим диапазоном, защита может срабатывать неправильно или не защищать насос должным образом.

Управление фильтрацией и нагревом

Некоторые блоки управления совмещают фильтрацию и нагрев. Это важно, потому что подогрев воды должен работать только при нормальной циркуляции. Теплообменник, электрический нагреватель или тепловой насос не должны включаться, если насос фильтрации не обеспечивает нужный поток воды.

Датчик температуры

В блоках управления фильтрацией и нагревом может использоваться датчик температуры воды. Он помогает контролировать фактическую температуру и включать или отключать подогрев в зависимости от заданного значения. При подборе важно учитывать длину кабеля, место установки датчика и совместимость с блоком управления.

Связь с подогревом воды

Фильтрация и подогрев обычно работают вместе. Насос создаёт поток воды через фильтр и нагревательное оборудование. Если фильтрация выключена, подогрев часто должен быть заблокирован. Поэтому блок управления фильтрацией может быть частью общей схемы управления температурой бассейна.

Связь со станцией дозирования

Станция дозирования должна подавать реагенты только при нормальной циркуляции воды. Если насос фильтрации выключен, дозирование может быть нежелательным или опасным для оборудования. Поэтому управление фильтрацией часто согласуют со станцией дезинфекции, датчиками потока и точками впрыска реагентов.

Связь с УФ-установкой

УФ-установка работает в проточном режиме и требует нормального расхода воды. Если насос фильтрации выключен, УФ-система не должна работать в обычном режиме обработки воды. Управление фильтрацией помогает согласовать включение УФ-оборудования с циркуляцией.

Связь с озонированием и электролизером

Озонирование, электролизер, гидролиз и другие системы водоподготовки также зависят от потока воды. Управление фильтрацией помогает сделать работу этих систем более безопасной и предсказуемой, особенно если в бассейне много автоматики.

Блоки управления OSF

Блоки OSF применяются для управления фильтрационными насосами, дополнительными фильтрами, нагревом и отдельными режимами работы бассейна. При выборе важно смотреть не только название блока, но и напряжение, допустимый ток, количество управляемых устройств, наличие датчика температуры и совместимость с конкретной схемой бассейна.

Панели управления CCEI

Панели CCEI подбираются по мощности и диапазону тока насоса. В линейке могут быть варианты для насосов 230 В и 400 В, поэтому перед покупкой нужно проверить характеристики двигателя, шильдик насоса и параметры электропитания в техническом помещении.

Блоки управления фильтрацией и температурой

Такие блоки удобны, когда нужно одновременно управлять циркуляцией и контролировать температуру воды. Они применяются в частных бассейнах, СПА-зонах и системах с подогревом, где важно не только включать насос, но и поддерживать комфортный температурный режим.

Управление дополнительным фильтром

В некоторых системах бассейна может быть дополнительный фильтр, отдельный контур или вспомогательная фильтрационная линия. Для таких задач применяют отдельные блоки управления, которые позволяют включать дополнительное оборудование независимо или по общей логике системы.

Как выбрать блок управления фильтрацией

Для подбора нужно знать модель насоса, мощность, напряжение, рабочий ток, количество фаз, есть ли подогрев, нужна ли связь со станцией дозирования, УФ-установкой, электролизером, автоматической промывкой фильтра и общей автоматикой бассейна. При замене старого блока желательно сверить модель, схему подключения и фото щита.

Что важно учитывать при подборе

• Мощность фильтрационного насоса.
• Напряжение питания: 230 В или 400 В.
• Количество фаз: однофазный или трёхфазный насос.
• Рабочий ток двигателя и допустимый диапазон панели управления.
• Нужен ли таймер или работа по расписанию.
• Нужен ли ручной режим включения насоса.
• Есть ли подогрев воды и датчик температуры.
• Нужно ли управление дополнительным фильтром или вторым насосом.
• Нужна ли связь со станцией дозирования и другими системами водоподготовки.
• Есть ли автоматическая обратная промывка фильтра.
• Условия установки: техническое помещение, влажность, доступ к щиту и защита корпуса.
• Возможность дальнейшего расширения автоматики бассейна.

Управление фильтрацией для частного бассейна

Для частного бассейна управление фильтрацией чаще всего нужно для удобства и стабильного качества воды. Насос работает по расписанию, владелец не забывает включить фильтрацию, а вода регулярно проходит через фильтр и водоподготовку. Это особенно важно летом, когда температура воды выше и нагрузка на бассейн растёт.

Управление фильтрацией для общественного бассейна

В общественном бассейне фильтрация работает дольше и с большей нагрузкой. Здесь особенно важны защита насосов, правильная автоматика, согласование с промывкой фильтра, контролем уровня, расходомерами, станцией дозирования и подогревом. Подбор лучше выполнять по проектной схеме.

Управление фильтрацией для СПА

В СПА-зоне вода обычно теплее, а объём меньше. Параметры воды меняются быстрее, поэтому фильтрация должна работать стабильно. Управление фильтрацией помогает связать насос, подогрев, дезинфекцию и дополнительные функции СПА в понятную систему.

Когда нужен простой блок управления

Простой блок управления подходит, если нужно включать и выключать один насос фильтрации по расписанию и защитить его по электрическим параметрам. Такой вариант часто выбирают для частных бассейнов без сложной автоматики.

Когда нужен блок с управлением нагревом

Блок с управлением нагревом нужен, если фильтрационный насос должен работать вместе с тепловым насосом, теплообменником или электрическим нагревателем. Это помогает поддерживать температуру воды и не допускать работы подогрева без нормальной циркуляции.

Когда нужна комплексная автоматика

Если в бассейне несколько насосов, фильтров, подогрев, подсветка, станция дозирования, контроль уровня, УФ-установка и аттракционы, одного простого блока может быть мало. В таком случае лучше рассматривать комплексное управление бассейном или проектный электрический щит.

Управление фильтрацией и обратная промывка

Фильтр нужно не только включать, но и обслуживать. Если в системе есть автоматическая обратная промывка, управление фильтрацией должно быть согласовано с режимами промывки, насосом, вентилем, дренажной линией и уровнем воды в бассейне или переливной ёмкости.

Управление фильтрацией и контроль уровня

Если уровень воды падает ниже нормы, насос может начать подсасывать воздух или работать нестабильно. В скиммерных бассейнах это связано с уровнем воды в чаше, в переливных — с уровнем в переливной ёмкости. Поэтому управление фильтрацией часто связывают с контролем уровня воды.

Управление фильтрацией и расход воды

Фактический расход воды влияет на фильтрацию, подогрев, УФ-обработку, станции дозирования и электролизеры. Если расход меньше расчётного, оборудование может работать неправильно. Для профессиональных систем полезно использовать расходомеры и датчики потока.

Где устанавливают блок управления

Блок управления устанавливают в техническом помещении или электрическом щите бассейна, где есть доступ к питанию, насосам и управляемому оборудованию. Место установки должно быть защищено от прямого попадания воды, конденсата, химических испарений и случайного механического повреждения.

Электробезопасность

Управление фильтрацией связано с электричеством и водой, поэтому подключение должно выполняться аккуратно. Нужно учитывать заземление, защиту, сечение кабеля, номиналы автоматов, влажность помещения, мощность насоса и требования производителя оборудования. Электромонтаж лучше доверять специалистам.

Почему блок управления может не включать насос

Причина может быть в отсутствии питания, неправильной настройке таймера, сработавшей защите, ошибке подключения, неисправном реле, неподходящем диапазоне тока, повреждённом кабеле, неисправном насосе или блокировке от другой автоматики.

Почему насос отключается

Насос может отключаться из-за перегрузки, неправильного тока, перегрева, проблем с питанием, сухого хода, ошибки уровня воды, неисправности двигателя, слишком частого запуска или неверно подобранной панели управления.

Почему фильтрация работает, но вода мутнеет

Причина может быть не в блоке управления, а в недостаточном времени фильтрации, грязном фильтре, слабом насосе, неправильном pH, нехватке дезинфекции, плохой промывке фильтра, высокой нагрузке на бассейн или ошибке в гидравлике.

Ошибки при выборе управления фильтрацией

Частые ошибки — выбирать блок без проверки мощности насоса, путать 230 В и 400 В, не учитывать рабочий ток, брать панель без запаса по функциям, забывать про подогрев, не связывать фильтрацию со станцией дозирования, не предусматривать ручной режим и ставить автоматику в неподходящее влажное место.

С чем используют управление фильтрацией

• Автоматика и электрооборудование — общий раздел управления инженерными системами бассейна.
• Автоматические краны обратной промывки — автоматизируют промывку фильтра и должны согласовываться с насосом.
• Управление подогревом — связывает фильтрацию с температурой и нагревом воды.
• Контроль уровня воды — защищает насос и систему от работы при неправильном уровне воды.
• Счётчики и расходомеры — помогают контролировать фактический расход воды через систему.
• Комплексное управление — объединяет фильтрацию, подогрев, подсветку, аттракционы и другие системы.
• Комплектующие автоматики — датчики, кабели, реле, платы и элементы ремонта.
• Электрика — элементы питания, защиты и подключения оборудования бассейна.

С каким оборудованием работает управление фильтрацией

• Насосы для бассейна — основной элемент, которым управляет блок фильтрации.
• Фильтры для бассейнов — очищают воду при работе фильтрационного насоса.
• Фильтры для частных бассейнов — применяются в домашних системах фильтрации.
• Фильтры для общественных бассейнов — требуют стабильного управления и защиты насосов.
• Вентили и вентильные группы — переключают режимы фильтра, промывки, ополаскивания и слива.
• Подогрев воды — зависит от нормальной циркуляции через фильтрационную систему.
• Дезинфекция и водоподготовка — станции, УФ-установки, озонаторы и электролизеры работают вместе с циркуляцией.
• Трубы и фитинги — используются для обвязки фильтра, насоса и оборудования водоподготовки.
• Краны и затворы — позволяют перекрывать отдельные участки системы для обслуживания.
• Клапаны — защищают систему от обратного потока и помогают правильно направлять воду.

Обслуживание системы управления фильтрацией

Систему нужно периодически проверять: работу таймера, ручного режима, защитных функций, клемм, кабелей, реле, датчика температуры, насоса и связанной автоматики. Также важно следить, чтобы в щите не было влаги, следов перегрева, окисления контактов и запаха перегретой электрики.

Когда нужна замена блока управления

Блок управления меняют, если он не включает насос, не держит режим, не управляет подогревом, неправильно срабатывает защита, повреждён электрически, устарел или не подходит под новый насос. Перед заменой нужно проверить питание, насос, кабели, настройки и внешние блокировки.

Когда лучше подбирать по проекту

Если бассейн общественный, переливной, с несколькими насосами, автоматической промывкой, подогревом, станцией дозирования и сложной автоматикой, блок управления фильтрацией лучше подбирать по проектной схеме. В таких системах важно учитывать не только насос, но и всю логику работы оборудования.

Поможем подобрать управление фильтрацией

Если вы не уверены, какой блок управления фильтрацией нужен для вашего бассейна, сообщите модель насоса, мощность, напряжение, рабочий ток, тип фильтра, есть ли подогрев, станция дозирования, УФ-установка, электролизер, автоматическая промывка и контроль уровня. Специалисты АКВАБАС помогут подобрать блок управления, панель, датчик температуры, автоматику защиты, комплектующие и электрические элементы.

Частые вопросы

Для чего нужен блок управления фильтрацией?

Он нужен для автоматического управления фильтрационным насосом, настройки режима работы, защиты оборудования и согласования фильтрации с другими системами бассейна.

Можно ли включать насос без блока управления?

Можно, но это менее удобно и безопасно. Блок управления помогает задать расписание, защитить насос и снизить риск ошибок ручного включения.

Что выбрать для насоса 230 В?

Нужно выбирать блок или панель, рассчитанную на однофазный насос 230 В, с подходящей мощностью и диапазоном рабочего тока.

Что выбрать для насоса 400 В?

Для трёхфазного насоса 400 В нужна совместимая панель управления с подходящим диапазоном тока и защитой двигателя.

Зачем учитывать рабочий ток насоса?

По рабочему току подбирается защита и диапазон панели управления. Если диапазон выбран неправильно, защита может работать некорректно.

Когда нужен блок управления фильтрацией и нагревом?

Он нужен, если подогрев воды должен работать согласованно с насосом фильтрации и датчиком температуры.

Можно ли подключить станцию дозирования к управлению фильтрацией?

Во многих схемах да. Это нужно, чтобы дозирование реагентов происходило только при нормальной циркуляции воды.

Нужен ли ручной режим?

Да. Ручной режим полезен при запуске, промывке фильтра, обслуживании, ремонте и проверке работы насоса.

Почему насос не включается через блок?

Причина может быть в питании, настройке таймера, сработавшей защите, ошибке подключения, неисправном реле, проблеме с насосом или блокировке от другой автоматики.

Почему насос отключается через несколько минут?

Причина может быть в перегрузке, перегреве, неправильном токе, проблемах с питанием, сухом ходе, неисправности двигателя или неверно подобранной панели управления.

Можно ли поставить блок управления на уже работающий бассейн?

Во многих случаях можно, если есть доступ к насосу, электропитанию, щиту и техническому помещению. Нужно проверить мощность насоса, напряжение и схему подключения.

Как не ошибиться при выборе?

Нужно знать мощность насоса, напряжение, рабочий ток, количество фаз, наличие подогрева, станции дозирования, УФ-установки, автоматической промывки и контроля уровня. Лучше подбирать блок по полной схеме оборудования бассейна.
