Контроль уровня воды

Коротко: контроль уровня воды в бассейне нужен для автоматического долива, защиты насосов от сухого хода, управления переливной ёмкостью и стабильной работы фильтрации. В разделе представлены комплекты электродов, поплавковые датчики уровня, блоки управления переливной ёмкостью, панели автоматического долива, электромагнитные клапаны и комплектующие для частных, общественных, скиммерных и переливных бассейнов.

Когда нужно: при строительстве нового бассейна, автоматизации подпитки водой, защите фильтрационного насоса, управлении переливной ёмкостью, замене старого датчика уровня, подключении электромагнитного клапана или модернизации технического помещения бассейна.

Что выбрать: систему контроля уровня подбирают по типу бассейна, схеме водообмена, наличию переливной ёмкости, количеству датчиков или электродов, длине кабеля, напряжению питания 220 В или 380 В, наличию электромагнитного клапана, типу насоса и требованиям защиты оборудования.

Что такое контроль уровня воды в бассейне

Контроль уровня воды — это автоматика, которая отслеживает уровень воды в чаше бассейна, переливной ёмкости или техническом резервуаре. Система может включать подпитку водой, отключать насос при низком уровне, управлять электромагнитным клапаном и защищать оборудование от аварийной работы.

Какие товары есть в разделе

• Комплекты электродов уровня — используются для контроля нескольких уровней воды в переливной ёмкости или техническом резервуаре.
• Поплавковые минидатчики — фиксируют положение уровня воды и передают сигнал на блок управления.
• Блоки управления уровнем воды — управляют подпиткой, клапаном и защитой насосов.

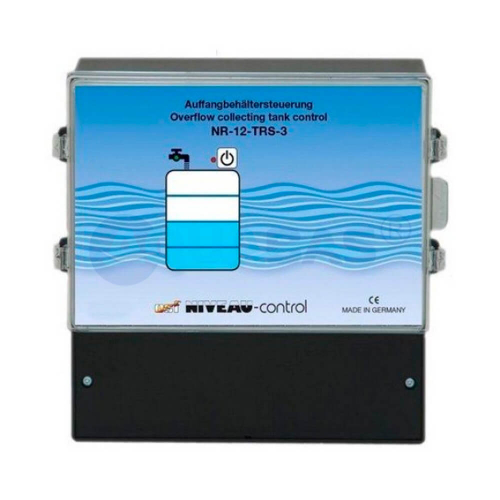

• Блоки управления переливной ёмкостью — применяются в переливных бассейнах для контроля рабочего уровня в накопительной ёмкости.
• Панели автоматического долива — используются для автоматической подачи воды в бассейн или ёмкость.
• Электромагнитные клапаны — открывают и закрывают подачу воды по сигналу блока управления.
• Системы для скиммерных бассейнов — помогают поддерживать уровень воды в зоне скиммера.
• Системы для переливных бассейнов — контролируют уровни в переливной ёмкости и защищают насосное оборудование.
• Комплектующие OSF, CCEI, IML, Hugo Lahme и Ксенозон — элементы автоматики, датчики, блоки и панели для разных схем бассейна.

Для чего нужен контроль уровня воды

Уровень воды в бассейне постоянно меняется: вода испаряется, выплёскивается, уходит при промывке фильтра, обслуживании и доливе. Если уровень становится слишком низким, насос может подсасывать воздух или работать всухую. Если уровень слишком высокий, скиммер хуже снимает загрязнения с поверхности, а в переливной системе может нарушиться работа перелива.

Автоматический долив воды

Автоматический долив поддерживает рабочий уровень воды без постоянного ручного контроля. Когда датчик фиксирует снижение уровня, блок управления открывает электромагнитный клапан и подаёт воду. Когда уровень восстановлен, клапан закрывается. Это удобно для частных бассейнов, общественных объектов, СПА и систем с регулярной промывкой фильтров.

Защита насоса от сухого хода

Если воды недостаточно, насос может начать подсасывать воздух, перегреваться и работать нестабильно. Система контроля уровня помогает отключить насос или не дать ему запуститься при опасном уровне воды. Такая защита особенно важна для переливных бассейнов, где насосы зависят от уровня воды в переливной ёмкости.

Контроль уровня в скиммерном бассейне

В скиммерном бассейне вода должна находиться примерно в рабочей зоне окна скиммера. Если уровень ниже нормы, скиммер может подсасывать воздух. Если уровень слишком высокий, поверхностный мусор хуже попадает в скиммер. Автоматический долив помогает удерживать уровень в нужном диапазоне.

Контроль уровня в переливном бассейне

В переливном бассейне вода переливается через борт или решётку и попадает в переливную ёмкость. Именно в ёмкости важно контролировать несколько уровней: минимальный, рабочий, высокий и аварийный. От этого зависит защита насосов, подпитка водой и стабильная работа всей системы водообмена.

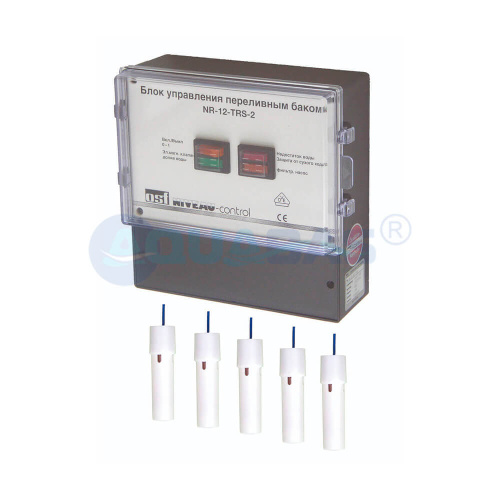

Переливная ёмкость

Переливная ёмкость собирает воду из переливных лотков и отдаёт её насосам фильтрации. Если уровень в ёмкости слишком низкий, насосы могут работать с воздухом. Если уровень слишком высокий, появляется риск перелива или неправильной работы системы. Поэтому для переливной ёмкости часто используют блоки управления с несколькими электродами.

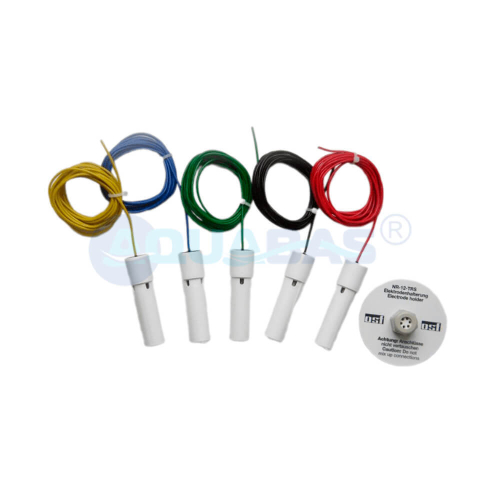

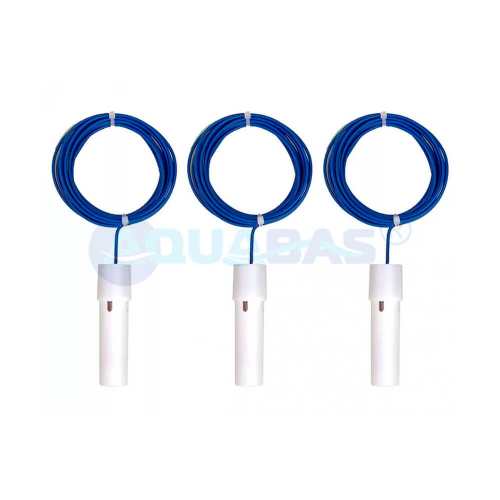

Комплекты электродов уровня

Электроды уровня устанавливаются в переливную ёмкость или технический резервуар и фиксируют разные отметки воды. Комплект может включать несколько электродов: например, для минимального уровня, рабочего уровня, верхнего уровня и аварийного сигнала. Количество электродов зависит от схемы автоматики.

Электроды V2A и V4A

Электроды могут отличаться материалом исполнения. Нержавеющая сталь V2A подходит для стандартных условий, V4A применяют там, где требуется повышенная стойкость к коррозии и более сложным условиям эксплуатации. При выборе важно учитывать состав воды, тип бассейна и рекомендации производителя автоматики.

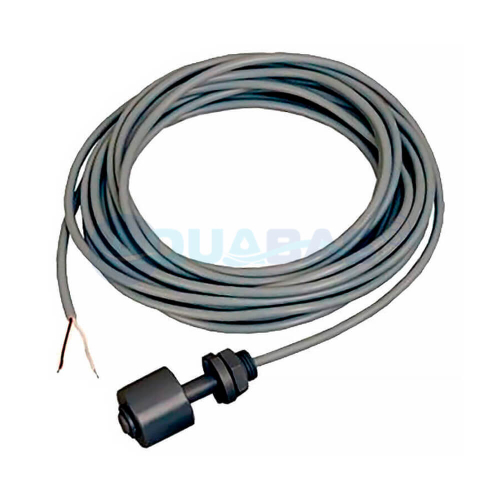

Поплавковые датчики уровня

Поплавковый датчик реагирует на изменение уровня воды за счёт положения поплавка. Когда уровень поднимается или опускается, датчик меняет состояние и передаёт сигнал на блок управления. Такие датчики применяют в системах автоматического долива, защиты насосов и контроля технических ёмкостей.

Датчики с монтажной шиной и без неё

Некоторые датчики поставляются с монтажной шиной, некоторые — без неё. Монтажная шина помогает правильно закрепить датчик в ёмкости или техническом узле. При замене важно учитывать не только сам датчик, но и способ крепления, длину кабеля, место установки и совместимость с блоком управления.

Длина кабеля датчика

Датчики уровня могут иметь разную длину кабеля. Перед покупкой нужно понимать расстояние от места установки датчика до блока управления. Слишком короткий кабель усложнит монтаж, а неправильное удлинение может привести к ошибкам сигнала или проблемам с обслуживанием.

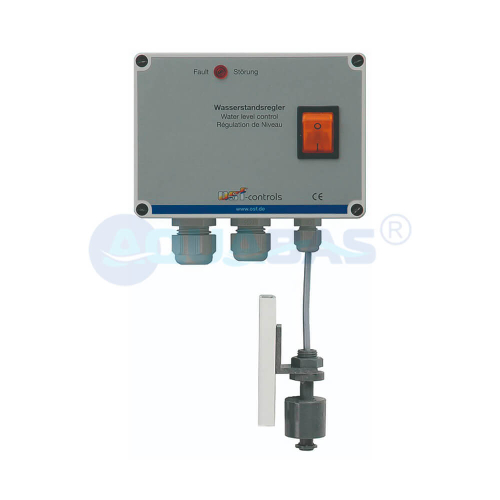

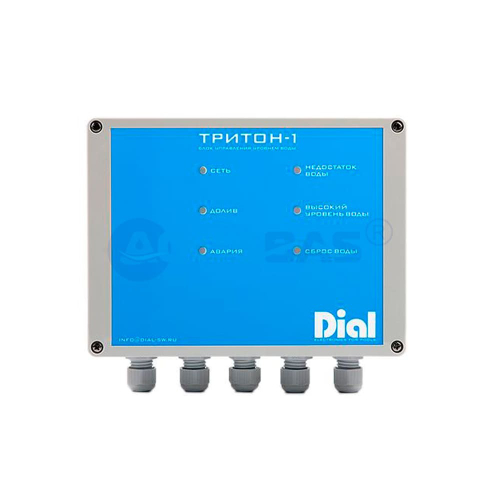

Блок управления уровнем воды

Блок управления принимает сигналы от датчиков или электродов и управляет клапаном, насосом или аварийным выходом. В зависимости от модели блок может отвечать за автоматический долив, защиту от сухого хода, контроль переливной ёмкости и отключение оборудования при неправильном уровне воды.

Электромагнитный клапан

Электромагнитный клапан открывает и закрывает подачу воды по команде блока управления. Он используется в системах автоматического долива бассейна или переливной ёмкости. При выборе важно учитывать подключение, давление воды, диаметр, напряжение, материал и совместимость с блоком управления.

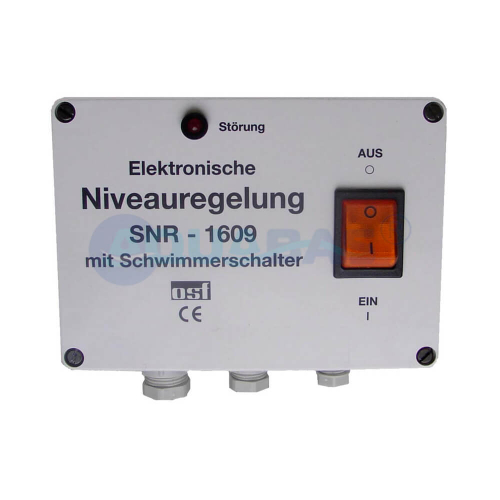

Блоки управления с клапаном и без клапана

Некоторые блоки поставляются с электромагнитным клапаном, другие — без него. Если клапан уже установлен или требуется особый тип клапана, можно выбрать блок без клапана. Если система собирается с нуля, комплект с клапаном может быть удобнее для монтажа.

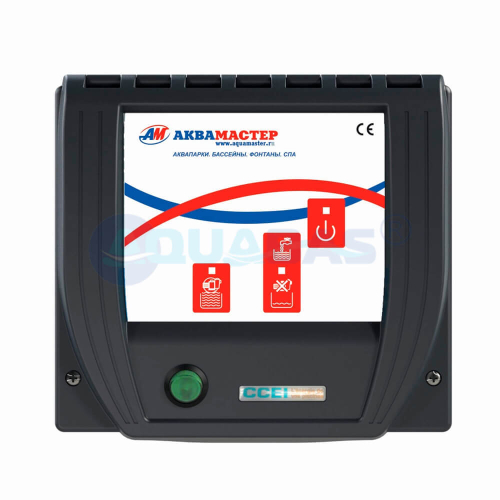

Панели управления автоматическим доливом

Панель автоматического долива объединяет управление датчиками, клапаном и логикой подпитки. Она помогает поддерживать рабочий уровень воды и снижает ручной контроль. Такие панели применяются в частных бассейнах, скиммерных системах, переливных ёмкостях и технических узлах водоподготовки.

Система контроля уровня для частного бассейна

В частном бассейне контроль уровня нужен для удобства и защиты оборудования. Владелец не всегда видит, что вода опустилась после жары, ветра, активного купания или промывки фильтра. Автоматический долив помогает поддерживать уровень без ежедневного ручного долива.

Система контроля уровня для общественного бассейна

В общественном бассейне нагрузка выше, промывки фильтров выполняются чаще, а уровень воды должен контролироваться стабильнее. Для таких объектов особенно важны блоки управления переливной ёмкостью, несколько датчиков или электродов, аварийные сигналы и защита насосов.

Система контроля уровня для СПА

В СПА и гидромассажных зонах небольшой объём воды и высокая нагрузка делают контроль уровня особенно важным. При неправильном уровне может нарушаться работа насосов, форсунок, гидромассажа, подогрева и водоподготовки. Автоматика помогает удерживать систему в безопасном рабочем режиме.

Как выбрать контроль уровня воды

Для подбора нужно знать тип бассейна, скиммерная или переливная система используется, есть ли переливная ёмкость, сколько уровней нужно контролировать, требуется ли автоматический долив, защита насосов, электромагнитный клапан, аварийный сигнал и связь с общей автоматикой бассейна.

Что важно учитывать при подборе

• Тип бассейна: скиммерный, переливной, частный, общественный, СПА, крытый или открытый.
• Что нужно контролировать: чашу бассейна, переливную ёмкость, бак подпитки или технический резервуар.
• Задачу системы: автоматический долив, защита насоса, контроль перелива или аварийная сигнализация.
• Тип датчиков: электроды уровня или поплавковые датчики.
• Количество уровней контроля: минимальный, рабочий, максимальный, аварийный.
• Длину кабеля датчиков и расстояние до блока управления.
• Наличие монтажной шины, держателя или крепления.
• Наличие электромагнитного клапана в комплекте.
• Диаметр и тип подключения клапана.
• Напряжение питания 220 В или 380 В по схеме оборудования.
• Совместимость с насосами, фильтрацией, подогревом и станцией дозирования.
• Возможность ручного режима, аварийного отключения и сервисного обслуживания.

Когда нужен контроль переливной ёмкости

Контроль переливной ёмкости нужен в каждом переливном бассейне, где насосы забирают воду из накопительной ёмкости. Система должна понимать, когда воды мало, когда уровень рабочий, когда нужно открыть подпитку и когда нужно остановить насосы для защиты.

Когда нужен автоматический долив

Автоматический долив нужен, если уровень воды часто падает, бассейн открытый, идёт активное испарение, часто выполняется промывка фильтра или владелец не хочет доливать воду вручную. Это особенно удобно в сезон, когда бассейн используется каждый день.

Когда нужна защита от низкого уровня

Защита от низкого уровня нужна, если насос может остаться без воды. Это актуально для переливных ёмкостей, технических баков, систем с несколькими насосами и скиммерных бассейнов, где при низком уровне возможен подсос воздуха через скиммер.

Когда нужен блок без электромагнитного клапана

Блок без клапана выбирают, если клапан уже есть, требуется другой диаметр, нужна нестандартная арматура или система управления должна только контролировать уровень и выдавать сигнал на внешнее оборудование. Такой вариант удобен при модернизации существующего бассейна.

Когда нужен блок с электромагнитным клапаном

Блок с клапаном удобен, когда система автоматического долива собирается с нуля. В этом случае блок управления и клапан уже рассчитаны на совместную работу, но всё равно нужно проверить давление воды, диаметр подключения, место установки и схему электропитания.

Связь контроля уровня с фильтрацией

Фильтрационный насос должен работать только при нормальном уровне воды. Если уровень низкий, насос может подсасывать воздух и потерять производительность. Поэтому контроль уровня часто связывают с управлением фильтрацией, чтобы защитить насос и не допустить аварийной работы.

Связь контроля уровня с подогревом

Подогрев воды зависит от нормальной циркуляции. Если уровень воды неправильный и насос работает нестабильно, тепловой насос, теплообменник или электрический нагреватель могут отключаться или работать с ошибками. Контроль уровня помогает поддерживать безопасный режим подогрева.

Связь контроля уровня со станцией дозирования

Станция дозирования должна работать при нормальной циркуляции воды. Если насос остановлен по низкому уровню, дозирование реагентов тоже должно быть согласовано с этим состоянием. Иначе реагент может попасть в систему неправильно или не распределиться по воде.

Связь контроля уровня с автоматической промывкой

При обратной промывке фильтра часть воды уходит в дренаж. Если промывка автоматическая, уровень воды может изменяться без участия человека. Поэтому контроль уровня и автоматический долив особенно важны для систем, где фильтр промывается по расписанию или по сигналу автоматики.

Где устанавливают датчики уровня

Датчики устанавливают в переливной ёмкости, техническом резервуаре, зоне подпитки или другом месте, где уровень воды нужно контролировать. Место установки должно быть доступным для обслуживания, защищённым от механического повреждения и соответствовать схеме производителя оборудования.

Ошибки при установке датчиков

Частые ошибки — поставить датчик слишком близко к сильному потоку, закрепить его на неправильной высоте, не учесть волну в ёмкости, выбрать слишком короткий кабель, перепутать уровни электродов или установить датчик так, что его невозможно обслужить после запуска бассейна.

Почему автоматический долив может не работать

Причина может быть в закрытом кране подачи воды, неисправном электромагнитном клапане, загрязнении клапана, неправильной настройке блока, повреждённом датчике, плохом контакте кабеля, ошибке питания или неправильном уровне установки датчика.

Почему долив не отключается

Если вода продолжает поступать после достижения уровня, нужно проверить датчик, электромагнитный клапан, настройки блока, загрязнение клапана, давление воды, правильность подключения и наличие механического заклинивания. Также важно убедиться, что датчик установлен на нужной отметке.

Почему насос отключается по уровню

Насос может отключаться, если уровень в ёмкости действительно низкий, датчик загрязнён, электрод не видит воду, кабель повреждён, уровни настроены неправильно или блок управления получает аварийный сигнал. Перед заменой блока нужно проверить воду, датчики, клеммы и настройки.

Почему система выдаёт ложную ошибку уровня

Ложная ошибка может быть связана с загрязнёнными электродами, влажностью в клеммной коробке, плохим контактом, повреждением кабеля, неправильным заземлением, волной в ёмкости, воздушными пузырями, неверной высотой датчика или несовместимым элементом после замены.

Обслуживание системы контроля уровня

Систему нужно периодически проверять: очищать электроды, осматривать поплавковые датчики, проверять кабели, клеммы, электромагнитный клапан, настройки блока и фактическую работу автоматического долива. В переливных бассейнах также важно контролировать чистоту переливной ёмкости.

Когда нужна замена датчика уровня

Датчик меняют, если он не реагирует на изменение уровня, даёт ложный сигнал, повреждён механически, имеет повреждённый кабель, загрязнён так, что не восстанавливается, или не совместим с новым блоком управления.

Когда нужна замена блока управления

Блок управления меняют, если он не видит датчики, не управляет клапаном, не отключает насос при аварийном уровне, не включается, выдаёт ошибки после проверки датчиков и питания или не подходит под новую схему бассейна.

Когда нужна замена электромагнитного клапана

Клапан меняют, если он не открывается, не закрывается, пропускает воду, загрязнён, повреждён, не подходит по давлению, диаметру или напряжению. Перед заменой нужно проверить подачу воды, питание клапана, фильтр на линии и настройки блока управления.

С чем используют контроль уровня воды

• Автоматика и электрооборудование — общий раздел управления инженерными системами бассейна.
• Управление фильтрацией — связано с защитой насоса и режимами циркуляции воды.
• Управление подогревом — зависит от стабильной циркуляции и нормального уровня воды.
• Автоматические краны обратной промывки — при промывке фильтра уровень воды может снижаться.
• Счётчики и расходомеры — помогают контролировать фактический поток воды в системе.
• Комплексное управление — объединяет уровень, фильтрацию, подогрев, подсветку и другие системы.
• Комплектующие автоматики — датчики, кабели, реле, платы и элементы ремонта.
• Электрика — элементы питания, защиты и подключения оборудования бассейна.

С каким оборудованием работает контроль уровня

• Насосы для бассейна — требуют защиты от сухого хода и стабильного уровня воды.
• Фильтры для бассейнов — промывка фильтра влияет на уровень воды в системе.
• Фильтры для общественных бассейнов — часто работают с переливными ёмкостями и регулярной промывкой.
• Фильтры для частных бассейнов — нуждаются в стабильной циркуляции и защите насоса.
• Скиммеры — требуют правильного уровня воды в чаше.
• Переливные лотки — работают вместе с переливной ёмкостью и системой контроля уровня.
• Переливные решётки — часть переливной системы бассейна.
• Закладные детали — скиммеры, форсунки, донные сливы и водозаборы обеспечивают движение воды.
• Подогрев воды — должен работать при нормальной циркуляции и уровне воды.
• Дезинфекция и водоподготовка — станции дозирования и УФ-оборудование зависят от стабильной циркуляции.

Ошибки при выборе контроля уровня

Частые ошибки — выбирать блок без учёта скиммерной или переливной схемы, не проверять количество электродов, забывать про длину кабеля, путать датчик уровня и механический регулятор, не учитывать электромагнитный клапан, не связывать уровень с насосом и не предусматривать аварийную защиту.

Электробезопасность

Система контроля уровня работает рядом с водой и электрическим оборудованием. При подключении важно учитывать напряжение 220 В или 380 В по схеме объекта, заземление, защиту, влажность технического помещения, клеммные соединения, кабели датчиков и требования производителя. Электромонтаж лучше доверять специалистам.

Когда лучше подбирать по проекту

Если бассейн переливной, общественный, с несколькими насосами, автоматической промывкой, подогревом, станцией дозирования и сложной автоматикой, контроль уровня лучше подбирать по проектной схеме. В таких системах ошибка с уровнем может влиять сразу на фильтрацию, подогрев, дезинфекцию и безопасность насосов.

Поможем подобрать контроль уровня воды

Если вы не уверены, какая система контроля уровня нужна для вашего бассейна, сообщите тип бассейна, есть ли переливная ёмкость, объём чаши, количество насосов, нужна ли подпитка, защита от сухого хода, электромагнитный клапан, длина кабеля датчиков и напряжение 220 В или 380 В по схеме оборудования. Специалисты АКВАБАС помогут подобрать блок управления, электроды, поплавковые датчики, клапан, панель автоматического долива и комплектующие.

Частые вопросы

Для чего нужен контроль уровня воды в бассейне?

Он нужен для автоматического долива воды, защиты насосов от сухого хода, управления переливной ёмкостью и стабильной работы фильтрации.

Чем контроль уровня отличается от механического регулятора уровня?

Механический регулятор обычно работает как простой поплавковый клапан подпитки. Электронная система контроля уровня использует датчики, электроды, блок управления, клапан и может защищать насосы.

Когда нужен автоматический долив?

Он нужен, если уровень воды часто падает из-за испарения, купания, промывки фильтра или долива приходится делать вручную слишком часто.

Когда нужен контроль переливной ёмкости?

Он нужен в переливных бассейнах, где насосы забирают воду из накопительной ёмкости. Система контролирует минимальный, рабочий и аварийные уровни воды.

Что лучше: электроды или поплавковый датчик?

Выбор зависит от схемы бассейна. Электроды часто применяют для нескольких уровней в переливной ёмкости, поплавковые датчики — для простого контроля положения уровня.

Сколько электродов нужно для переливной ёмкости?

Количество зависит от схемы автоматики. Часто используют несколько электродов для минимального, рабочего, максимального и аварийного уровня.

Для чего нужен электромагнитный клапан?

Он открывает и закрывает подачу воды по команде блока управления. Через него выполняется автоматическая подпитка бассейна или переливной ёмкости.

Можно ли поставить контроль уровня на уже работающий бассейн?

Во многих случаях можно, если есть доступ к месту установки датчиков, линии подпитки, электропитанию и блоку управления.

Почему автоматический долив не включается?

Причина может быть в закрытом кране, неисправном датчике, клапане, кабеле, питании, настройках блока или неправильной высоте установки датчика.

Почему долив не отключается?

Причина может быть в загрязнённом или заклинившем клапане, неправильном сигнале датчика, ошибке настройки блока, повреждённом кабеле или неверной установке датчика уровня.

Нужна ли защита насоса от низкого уровня?

Да, особенно в переливных бассейнах и системах, где насос может остаться без воды. Такая защита помогает избежать сухого хода и повреждения оборудования.

Как не ошибиться при выборе?

Нужно знать тип бассейна, наличие переливной ёмкости, количество уровней контроля, длину кабеля, нужен ли электромагнитный клапан, какие насосы нужно защищать и как система связана с фильтрацией, подогревом и общей автоматикой.
