Счетчики-Расходомеры

Коротко: счётчики и расходомеры для бассейна нужны для контроля фактического расхода воды в системе фильтрации, подогрева, дезинфекции, УФ-обработки, озонирования, электролиза и технических контуров. В разделе представлены электромагнитные расходомеры Steiel, а также в дальнейшем могут быть добавлены турбинные счётчики воды для контроля протока и учёта объёма.

Когда нужны: при строительстве или модернизации бассейна, настройке фильтрации, проверке производительности насоса, подборе УФ-установки, теплообменника, станции дозирования, озонатора, электролизера, автоматической промывки фильтра или профессиональной системы водоподготовки.

Что выбрать: расходомер подбирают по диаметру трубопровода, фактическому расходу воды, типу прибора, способу измерения, точности, материалу корпуса, условиям монтажа, давлению, температуре воды, наличию автоматики, сигналов управления и требованиям к обслуживанию бассейна.

Что такое счётчик или расходомер для бассейна

Счётчик или расходомер показывает, сколько воды проходит через трубопровод бассейна. Это важно не только для учёта, но и для правильной настройки оборудования. Многие системы бассейна зависят от расхода воды: фильтры, насосы, УФ-установки, теплообменники, станции дозирования, озонаторы и электролизеры должны работать в своём рабочем диапазоне протока.

Какие товары есть в разделе

• Электромагнитные расходомеры — профессиональные приборы для точного контроля расхода воды в трубопроводе.
• Расходомеры Steiel — приборы для инженерных систем бассейнов и водоподготовки.
• Расходомеры DN40, DN50, DN65, DN80 — решения для средних трубопроводов и технических линий бассейна.
• Расходомеры DN100, DN150, DN200, DN250 — приборы для крупных систем, общественных бассейнов и больших фильтрационных контуров.
• Турбинные счётчики воды — механические приборы учёта и контроля протока, которые могут применяться в отдельных линиях бассейна.
• Счётчики воды для технических контуров — помогают контролировать расход подпиточной, промывочной или циркуляционной воды.
• Приборы для автоматики бассейна — могут передавать данные в систему управления, если это предусмотрено моделью.

Для чего нужен расходомер в бассейне

Расходомер помогает понять, какой реальный поток воды проходит через систему. На практике фактический расход может отличаться от расчётного из-за грязного фильтра, зауженной обвязки, закрытого крана, ошибки подбора насоса, длинного трубопровода, загрязнённого теплообменника или неправильной настройки оборудования.

Контроль фильтрации

Фильтр должен работать с правильной скоростью фильтрации. Если расход слишком высокий, вода проходит через загрузку слишком быстро и фильтрация становится хуже. Если расход слишком низкий, водообмен бассейна замедляется, оборудование работает неэффективно, а вода может мутнеть даже при исправном фильтре.

Контроль работы насоса

Насос может быть исправен, но фактический расход воды в системе всё равно будет ниже ожидаемого. Причина может быть в сопротивлении трубопровода, загрязнении фильтра, частично закрытом кране, засоре корзины префильтра или неправильной гидравлике. Расходомер помогает увидеть это не по ощущениям, а по реальному потоку воды.

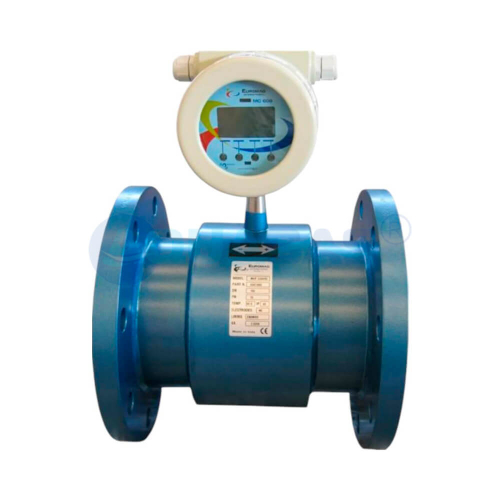

Электромагнитный расходомер

Электромагнитный расходомер измеряет расход воды без подвижной турбины внутри потока. Такие приборы применяются в профессиональных системах, где важны точность, стабильность измерения и работа в инженерной обвязке бассейна. Они подходят для контроля расхода на крупных трубопроводах и в системах с высокой ответственностью.

Турбинный счётчик воды

Турбинный счётчик воды измеряет поток за счёт вращения внутреннего рабочего элемента. Такие приборы могут применяться для учёта расхода воды, контроля подпитки, технических линий и отдельных участков системы. При выборе важно учитывать качество воды, допустимый расход, направление потока, диаметр подключения и возможность обслуживания.

Чем расходомер отличается от счётчика воды

Расходомер чаще нужен для контроля текущего расхода воды в системе: сколько кубометров в час проходит через трубу прямо сейчас. Счётчик воды чаще используют для учёта объёма: сколько воды прошло за период. Некоторые приборы могут совмещать обе задачи, но при выборе нужно смотреть функции конкретной модели.

Где применяются расходомеры

• На фильтрационной линии бассейна.
• На контуре УФ-установки.
• На линии теплообменника или другого подогрева.
• На байпасе оборудования водоподготовки.
• На линии озонирования или комбинированной обработки воды.
• В системах электролиза, гидролиза и автоматической дезинфекции.
• В общественных и спортивных бассейнах.
• В технических помещениях с несколькими насосами и фильтрами.
• На линии подпитки или промывочной воды.
• В профессиональных системах контроля и автоматики.

Расходомер для УФ-установки

УФ-установка должна работать при правильном расходе воды. Если поток слишком большой, вода проходит через камеру слишком быстро и обработка может быть недостаточной. Если поток слишком низкий, оборудование может работать нестабильно или не соответствовать расчётной схеме. Расходомер помогает проверить, подходит ли фактический поток требованиям УФ-оборудования.

Расходомер для теплообменника

Теплообменнику нужен нормальный расход воды через контур бассейна. Если поток слабый, тепло передаётся хуже, вода нагревается медленнее, а оборудование может работать неэффективно. Расходомер помогает настроить контур подогрева, проверить работу насоса и убедиться, что теплообменник получает нужный поток.

Расходомер для станции дозирования

Станция дозирования должна работать при стабильной циркуляции воды. Если поток воды через систему недостаточный, реагенты могут распределяться неправильно, а датчики могут показывать нестабильные значения. Расходомер помогает контролировать условия, при которых автоматика дозирования работает корректно.

Расходомер для озонирования

Системы озонирования зависят от расхода воды через инжектор, контактный узел и контур обработки. Если поток выбран неправильно, озон хуже смешивается с водой или система работает нестабильно. Контроль расхода помогает точнее настроить такую схему.

Расходомер для электролизера

Электролизер, гидролиз или ионизация должны работать при нормальном потоке воды через ячейку. Если расход недостаточный, оборудование может выдавать ошибку протока, работать нестабильно или отключаться. Расходомер помогает проверить реальный режим работы оборудования.

Расходомер для автоматической промывки фильтра

Обратная промывка фильтра требует достаточного расхода воды, чтобы разрыхлить загрузку и вымыть загрязнения. Если поток слабый, промывка становится неэффективной. Расходомер помогает оценить, хватает ли расхода для нормальной промывки и правильно ли работает насос.

Расходомер для общественного бассейна

В общественном бассейне расход воды — один из ключевых параметров работы системы. Нужно понимать, сколько воды проходит через фильтры, подогрев, дезинфекцию и дополнительные контуры. Расходомеры помогают обслуживающему персоналу контролировать работу оборудования и быстрее находить отклонения.

Расходомер для частного бассейна

В частном бассейне расходомер обычно нужен, если система достаточно сложная: есть УФ-установка, теплообменник, тепловой насос, станция дозирования, электролизер, озонатор или несколько контуров. Для простого бассейна расходомер не всегда обязателен, но при настройке оборудования он может быть очень полезен.

Как выбрать счётчик или расходомер

Для подбора нужно знать диаметр трубопровода, ожидаемый расход воды, тип системы, место установки, рабочее давление, температуру воды, материал труб, требования к точности и нужно ли передавать сигнал в автоматику. Нельзя выбирать прибор только по диаметру трубы: важно, чтобы рабочий диапазон измерения соответствовал реальному расходу.

Что важно учитывать при подборе

• Тип прибора: электромагнитный расходомер, турбинный счётчик воды или другой вариант измерения.
• Диаметр трубопровода: DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250 или другой размер.
• Фактический расход воды в м³/ч.
• Назначение линии: фильтрация, подогрев, УФ, озон, электролиз, подпитка или промывка.
• Тип бассейна: частный, общественный, спортивный, гостиничный, СПА, крытый или открытый.
• Материал трубопровода и способ подключения прибора.
• Давление и температура воды в системе.
• Требуемая точность измерения.
• Нужен ли текущий расход, суммарный объём или оба параметра.
• Есть ли выходной сигнал для автоматики, контроллера или диспетчеризации.
• Требования к прямым участкам трубы до и после прибора.
• Доступность прибора для обслуживания и визуального контроля.

Почему нельзя выбирать только по диаметру

Один и тот же диаметр трубы может работать с разным фактическим расходом. Если прибор рассчитан на другой диапазон потока, измерения могут быть неточными. Поэтому важно смотреть не только DN, но и рабочий диапазон расхода, требования производителя и реальную гидравлику бассейна.

Диаметры DN и дюймовые размеры

В профессиональном оборудовании часто указывают DN: DN40, DN50, DN65, DN80, DN100 и выше. Также может быть дюймовое обозначение подключения. При подборе важно сопоставить DN, наружный диаметр трубы, тип фланца или соединения и фактическую схему обвязки.

Прямые участки трубопровода

Многие расходомеры требуют прямой участок трубы до и после прибора. Это нужно, чтобы поток воды был стабильным, без сильных завихрений после крана, насоса, колена или тройника. Если установить прибор сразу после поворота или арматуры, показания могут быть менее точными.

Место установки расходомера

Расходомер устанавливают там, где нужно контролировать конкретный поток воды: общую фильтрацию, отдельный байпас, линию УФ, подогрев, озонирование или подпитку. Место должно быть доступно для обслуживания, проверки показаний, демонтажа и защиты от механического повреждения.

Расходомер и автоматика бассейна

Если расходомер передаёт сигнал в систему управления, его можно использовать не только для визуального контроля, но и для автоматической логики: разрешения работы оборудования, аварийного сигнала, контроля протока или мониторинга работы технической системы.

Расходомер и защита оборудования

Некоторые системы бассейна не должны работать без нормального расхода воды. Это относится к УФ-установкам, нагревателям, электролизерам, озонаторам и станциям дозирования. Контроль расхода помогает вовремя заметить проблему и не допустить работы оборудования в неправильном режиме.

Почему фактический расход может падать

Расход воды может снижаться из-за загрязнения фильтра, засора корзины насоса, частично закрытого крана, зауженного участка трубы, воздуха в системе, загрязнённого теплообменника, неисправности насоса, неправильного положения вентиля или ошибки гидравлической схемы.

Почему расход может быть слишком высоким

Слишком высокий расход может возникать при слишком мощном насосе, неправильной настройке частотного преобразователя, обходе части оборудования через байпас, слишком малом сопротивлении линии или ошибке подбора фильтра. Высокий поток не всегда означает хорошую работу: фильтр или УФ-установка могут работать хуже при превышении допустимого расхода.

Счётчик подпиточной воды

Счётчик воды на линии подпитки помогает понимать, сколько свежей воды добавляется в бассейн. Это полезно для контроля расхода, поиска утечек, оценки промывок фильтра, испарения и работы автоматического долива. Если подпитка стала заметно больше обычного, это повод проверить систему.

Счётчик промывочной воды

Контроль воды, уходящей на промывку фильтра, помогает оценить регулярность обслуживания и расход ресурса. Для общественных бассейнов и больших объектов это может быть важной частью технического контроля.

Электромагнитный или турбинный прибор

Электромагнитные расходомеры чаще выбирают для профессионального контроля расхода и сложных инженерных систем. Турбинные счётчики воды проще по принципу работы и могут использоваться для учёта объёма или контроля отдельных линий. Выбор зависит от задачи, требуемой точности, бюджета, диаметра, качества воды и условий монтажа.

Обслуживание расходомеров и счётчиков

Приборы контроля расхода нужно периодически осматривать: проверять герметичность соединений, чистоту участка, стабильность показаний, состояние кабелей, дисплея, датчиков и механических элементов. Турбинные счётчики особенно чувствительны к загрязнениям, а электромагнитные приборы требуют правильного монтажа и стабильных условий измерения.

Когда нужна замена расходомера

Замена может потребоваться, если прибор не показывает расход, выдаёт ошибку, показания стали нестабильными, повреждён корпус, нарушена герметичность, не работает дисплей, повреждены кабели или прибор не подходит под новую систему после модернизации бассейна.

Почему расходомер может показывать неправильно

Причина может быть в неправильном месте установки, отсутствии прямого участка трубы, воздухе в системе, загрязнении, вибрации, неподходящем диапазоне измерения, слабом заполнении трубопровода водой, ошибке подключения или неисправности самого прибора.

Ошибки при выборе счётчика или расходомера

Частые ошибки — выбирать прибор только по цене или диаметру, не учитывать фактический расход, ставить расходомер сразу после колена или крана, не проверять требования к прямым участкам, не учитывать сигнал для автоматики, путать учёт объёма и контроль текущего расхода, а также устанавливать турбинный счётчик в грязную линию без защиты.

С чем используют счётчики и расходомеры

• Автоматика и электрооборудование — общий раздел управления инженерными системами бассейна.
• Управление фильтрацией — расход воды важен для правильной работы фильтрационного насоса.
• Управление подогревом — нагрев зависит от нормального протока воды.
• Контроль уровня воды — связан с подпиткой, промывкой и защитой насосов.
• Автоматические краны обратной промывки — промывка фильтра требует достаточного расхода воды.
• Комплексное управление — может использовать данные расхода для контроля работы оборудования.
• Комплектующие автоматики — датчики, кабели, реле и элементы подключения.
• Электрика — элементы питания и подключения приборов контроля.

С каким оборудованием работают расходомеры

• Насосы для бассейна — создают поток воды, который контролирует расходомер.
• Фильтры для бассейнов — требуют правильного расхода для эффективной фильтрации.
• Фильтры для общественных бассейнов — часто нуждаются в точном контроле расхода.
• Фильтры для частных бассейнов — работают стабильнее при правильной настройке потока.
• Подогрев воды — теплообменники, нагреватели и тепловые насосы зависят от протока.
• УФ-установки — требуют соответствующего расхода воды через камеру.
• Озонирование — зависит от правильного расхода через контур обработки.
• Станции дозирования — работают корректно при стабильной циркуляции воды.
• Ионизация и гидролиз — электролизеры и ячейки требуют контроля протока.
• Трубы и фитинги — используются для монтажа расходомеров и технических линий.
• Краны и затворы — позволяют регулировать и перекрывать потоки воды.
• Клапаны — защищают систему от обратного потока и помогают правильно направлять воду.

Когда лучше подбирать расходомер по проекту

Если бассейн общественный, спортивный, переливной, с несколькими фильтрами, УФ-установками, теплообменниками, озонированием, электролизом и сложной автоматикой, расходомер лучше подбирать по проектной схеме. В таких системах важно учитывать не только диаметр трубы, но и расчётный расход, назначение линии и требования оборудования.

Поможем подобрать счётчик или расходомер

Если вы не уверены, какой счётчик или расходомер нужен для вашего бассейна, сообщите тип бассейна, диаметр трубопровода, расчётный или фактический расход воды, назначение линии, модель насоса, фильтра, УФ-установки, теплообменника или другого оборудования. Специалисты АКВАБАС помогут подобрать электромагнитный расходомер, турбинный счётчик воды, комплектующие и элементы подключения.

Частые вопросы

Для чего нужен расходомер в бассейне?

Он нужен для контроля фактического расхода воды через фильтрацию, подогрев, УФ-установку, станцию дозирования, озонатор, электролизер или другой технический контур.

Чем расходомер отличается от счётчика воды?

Расходомер чаще показывает текущий расход воды, например м³/ч. Счётчик воды чаще учитывает суммарный объём, который прошёл через прибор за период.

Когда нужен электромагнитный расходомер?

Он нужен для профессиональных систем, где важны точность, стабильность измерения и контроль расхода на крупных или ответственных линиях бассейна.

Когда нужен турбинный счётчик воды?

Турбинный счётчик подходит для учёта объёма воды или контроля отдельных линий, если условия монтажа, качество воды и диапазон расхода подходят для такого прибора.

Можно ли выбрать расходомер только по диаметру трубы?

Нет. Нужно учитывать не только диаметр, но и фактический расход воды, диапазон измерения прибора, место установки и требования к прямым участкам трубопровода.

Зачем расходомер для УФ-установки?

УФ-установка должна работать при правильном расходе воды. Если поток слишком большой или слишком маленький, эффективность обработки может снижаться.

Зачем расходомер для теплообменника?

Он помогает проверить, проходит ли через теплообменник нужный поток воды. При слабом расходе вода нагревается хуже, а оборудование может работать неэффективно.

Почему расходомер показывает меньше, чем ожидалось?

Причина может быть в грязном фильтре, засоре префильтра насоса, частично закрытом кране, воздухе в системе, слабом насосе, зауженной трубе или неправильной гидравлике.

Почему показания расходомера нестабильны?

Причина может быть в воздухе в трубопроводе, неправильном месте установки, отсутствии прямого участка, вибрации, загрязнении, неподходящем диапазоне измерения или неисправности прибора.

Нужен ли расходомер в частном бассейне?

Не всегда, но он полезен при сложной системе с УФ-установкой, теплообменником, тепловым насосом, электролизером, озонированием, станцией дозирования или несколькими техническими контурами.

Нужен ли расходомер в общественном бассейне?

Да, в общественных и спортивных бассейнах контроль расхода особенно важен для фильтрации, водоподготовки, подогрева и соблюдения проектных режимов работы оборудования.

Как не ошибиться при выборе?

Нужно знать диаметр трубы, фактический или расчётный расход воды, назначение линии, тип прибора, требования к точности, наличие автоматики и условия монтажа. Для сложных систем лучше подбирать расходомер по проектной схеме бассейна.
