Тройники

Коротко: тройники ПВХ для бассейна применяются для разветвления трубопровода и подключения дополнительных линий. В разделе есть клеевые тройники, резьбовые тройники с внутренней резьбой, комбинированные тройники с двумя клеевыми выходами и одной резьбой ВР, редукционные тройники, косые тройники 45° и обжимные тройники с выходом ВР.

Когда нужны: при строительстве бассейна, сборке технического помещения, подключении насосов, фильтров, подогрева, УФ-установок, станций дозирования, закладных деталей, аттракционов, сливных и сервисных линий.

Что выбрать: клеевой тройник используют для соединения ПВХ-труб через клей, резьбовой тройник ВР — для резьбовых подключений, комбинированный тройник клей-клей-ВР — для перехода с клеевого трубопровода на резьбовой узел, редукционный тройник — когда нужно соединить линии разных диаметров, косой тройник 45° — для более плавного ответвления, а обжимной тройник с ВР — для установки на трубу с резьбовым выходом.

Что такое тройник ПВХ

Тройник ПВХ — это фитинг с тремя выходами, который позволяет сделать ответвление от основной линии трубопровода. В системе бассейна тройники используют для распределения воды, подключения оборудования, создания байпасов, сервисных линий и отдельных контуров фильтрации, подогрева, дезинфекции или аттракционов.

Какие тройники есть в разделе

• Клеевые тройники ПВХ — имеют клеевые соединения со всех сторон и применяются для постоянной сборки трубопровода.
• Резьбовые тройники ВР — тройники с внутренней резьбой для соединения резьбовых элементов системы.
• Комбинированные тройники клей-клей-ВР — два выхода под клеевое соединение и один выход с внутренней резьбой.
• Редукционные тройники — тройники с разными диаметрами для подключения ответвления меньшего или большего размера.
• Косые тройники 45° — для подключения ответвления под углом 45 градусов и более плавного направления потока.
• Обжимные тройники с ВР — монтируются на трубу обжимом и дают дополнительный выход с внутренней резьбой.
• Тройники разных диаметров — для частных, общественных, скиммерных, переливных и технических систем бассейна.
• Тройники для инженерных систем — для распределения воды, водоподготовки, водоочистки, СПА, фонтанов, аквариумов и других водных объектов.

Для чего нужны тройники в трубопроводе бассейна

Тройники нужны для подключения ответвлений к основной линии. Через них можно подключить дополнительный контур, байпас, точку дозирования, сливную линию, оборудование подогрева, УФ-установку, закладную деталь, аттракцион или отдельный участок технической обвязки.

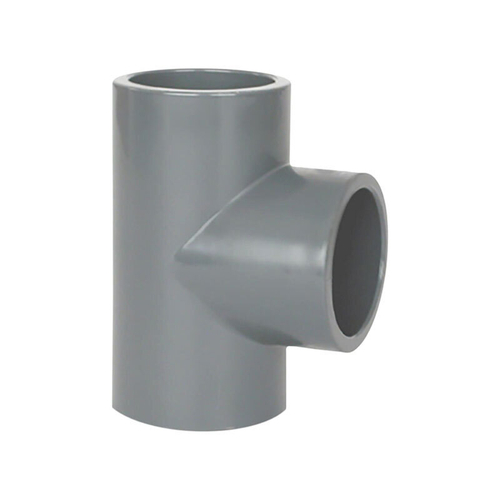

Клеевые тройники ПВХ

Клеевые тройники применяются в ПВХ-трубопроводах, где требуется постоянное герметичное соединение. Все стороны такого тройника соединяются с трубами или фитингами с помощью специального клея ПВХ. Это распространённый вариант для систем фильтрации, подачи, обратки, подогрева и водоподготовки бассейна.

Резьбовые тройники с внутренней резьбой

Резьбовые тройники ВР применяются там, где нужно соединить элементы с наружной резьбой или собрать резьбовой участок трубопровода. Такие фитинги удобны для подключения арматуры, приборов, переходников, ниппелей, кранов, клапанов и отдельных технических узлов.

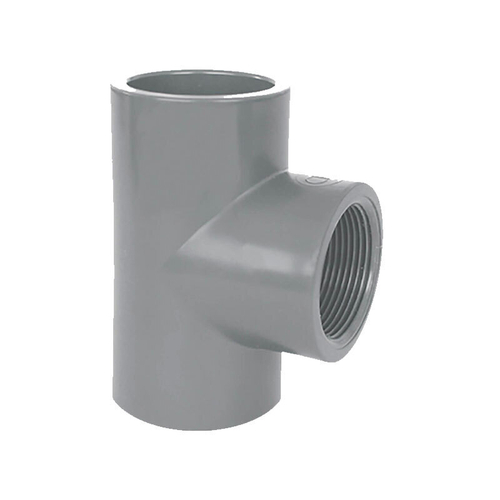

Комбинированные тройники клей-клей-ВР

Комбинированный тройник с двумя клеевыми выходами и одной внутренней резьбой используют, когда основная линия собирается из ПВХ-труб на клею, а боковой выход нужен для резьбового подключения. Такой вариант удобен для подключения оборудования, датчика, крана, клапана, дозирующего узла или другого элемента с наружной резьбой.

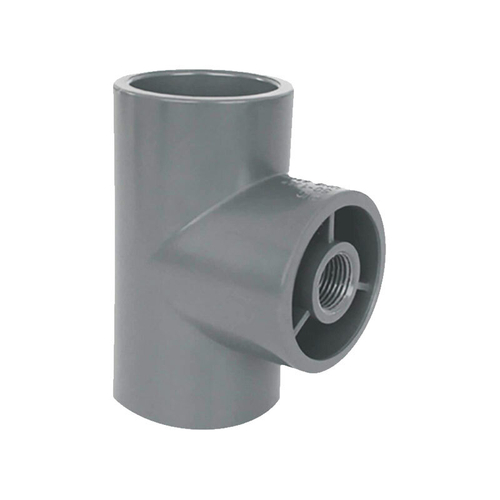

Редукционные тройники

Редукционный тройник нужен, когда основная линия и ответвление имеют разные диаметры. Например, основной трубопровод может идти большим диаметром, а боковое подключение — меньшим. Такие тройники помогают собрать систему без лишних переходников и сделать обвязку компактнее.

Косые тройники 45°

Косой тройник ПВХ 45° применяют, когда нужно подключить ответвление не под прямым углом, а более плавно по направлению потока. Такой фитинг помогает аккуратнее собрать трубопровод, уменьшить резкий поворот воды и сделать обвязку удобнее в местах, где стандартный тройник 90° подходит хуже.

Обжимные тройники с внутренней резьбой

Обжимной тройник ПВХ устанавливается на трубу и позволяет сделать дополнительный выход с внутренней резьбой без замены большого участка трубопровода. Такой элемент также называют седловым тройником или хомутом-врезкой.

Обжимные тройники используют для подключения дополнительных линий, кранов, датчиков, дозирующих узлов, вспомогательных контуров и других элементов, где нужен резьбовой выход ВР от основной трубы. При подборе важно учитывать диаметр трубы и размер внутренней резьбы.

Чем тройник отличается от крестовины

Тройник имеет три выхода и используется для одного ответвления от основной линии. Крестовина имеет четыре выхода и применяется для соединения или распределения трубопровода сразу в нескольких направлениях. Если нужно подключить одно ответвление, обычно используют тройник. Если нужен узел на четыре направления, выбирают крестовину.

Как выбрать тройник ПВХ

При выборе нужно учитывать диаметр основной линии, диаметр ответвления, тип соединения и назначение участка. Для постоянной ПВХ-обвязки выбирают клеевой тройник. Для подключения резьбового элемента нужен тройник ВР или комбинированный вариант. Если диаметры отличаются, подбирают редукционный тройник. Если требуется более плавное ответвление — косой тройник 45°. Если нужен выход с внутренней резьбой на существующей трубе — обжимной тройник с ВР.

Клеевое, резьбовое и обжимное соединение

Клеевые части тройника монтируются с помощью специального клея ПВХ и очистителя. Резьбовые соединения герметизируют ФУМ-лентой, нитью или другим подходящим уплотнителем. Обжимные тройники устанавливаются на трубу с фиксацией корпуса вокруг трубопровода и дают дополнительный резьбовой выход. Важно не путать технологию монтажа: клей используют для клеевых ПВХ-соединений, резьбу герметизируют резьбовым уплотнителем, а обжимной узел подбирают по диаметру трубы.

Где применяются тройники ПВХ

• В системах фильтрации — при обвязке насосов, фильтров, вентилей и клапанов.
• В системах подогрева — для подключения теплообменников, электронагревателей и тепловых насосов.
• В водоподготовке — для подключения УФ-установок, станций дозирования и точек ввода реагентов.
• В технических помещениях — для сборки байпасов, сервисных линий и распределительных узлов.
• В переливных системах — для распределения потоков между чашей, ёмкостью и оборудованием.
• В системах аттракционов — для водопадов, противотоков, гидромассажа, аэромассажа и отдельных контуров.
• В инженерных трубопроводах — для распределения воды, водоочистки, фонтанов, аквариумов, рыбоферм и ирригационных систем.

Для каких бассейнов подходят

Тройники ПВХ применяются в частных, общественных, коммерческих, спортивных, стационарных, скиммерных, переливных, крытых, открытых и СПА-бассейнах. В частных бассейнах чаще используют стандартные клеевые и комбинированные тройники, а в общественных объектах могут применяться увеличенные диаметры, редукционные решения, косые тройники, обжимные тройники и профессиональная обвязка.

С чем используют тройники ПВХ

• Трубы и фитинги — общий раздел элементов для обвязки бассейна.
• Трубы ПВХ для бассейна — жёсткие и гибкие трубы для сборки трубопровода.
• Углы ПВХ — для изменения направления трубопровода.
• Крестовины ПВХ — для соединения трубопровода в четырёх направлениях.
• Муфты ПВХ — для соединения труб, фитингов и обслуживаемых участков системы.
• Адаптеры и переходники ПВХ — для перехода между диаметрами, резьбами и типами соединений.
• Втулки переходные — для редукционных переходов между диаметрами труб и фитингов.
• Ниппели ПВХ — для резьбовых соединений НР-НР и НР-ВР.
• Краны и затворы — для перекрытия потока воды при обслуживании системы.
• Клапаны — для защиты трубопровода и управления направлением потока.
• Клей ПВХ — для монтажа клеевых соединений труб, тройников и фитингов.
• Крепёж — для фиксации трубопровода и оборудования.

С каким оборудованием используют тройники

• Насосы для бассейна — при сборке насосных линий и распределении потоков воды.
• Фильтры для бассейнов — для обвязки фильтров, вентилей и фильтровальных установок.
• Вентили и вентильные группы — для управления режимами фильтрации, промывки и рециркуляции.
• Подогрев воды — при подключении теплообменников, электронагревателей и тепловых насосов.
• Дезинфекция и водоподготовка — для подключения УФ-установок, станций дозирования и оборудования обработки воды.
• Станции дозирования — при сборке узлов автоматической обработки воды и точек ввода реагентов.
• УФ-установки — для монтажа оборудования в трубопровод после фильтрации.
• Закладные детали — при подключении скиммеров, форсунок, донных сливов, водозаборов и стеновых проходов.
• Аттракционы — для обвязки водопадов, противотоков, гидромассажа и аэромассажа.

Что важно учитывать при подборе

• Тип тройника: клеевой, резьбовой ВР, комбинированный, редукционный, косой 45° или обжимной с ВР.
• Диаметр основной линии и диаметр бокового ответвления.
• Тип соединения: клей-клей-клей, ВР-ВР-ВР, клей-клей-ВР или обжимной выход ВР.
• Для обжимного тройника важно учитывать диаметр трубы и размер резьбового выхода ВР.
• Рабочее давление системы.
• Назначение линии: фильтрация, подача, обратка, слив, подогрев, промывка, аттракцион или дозирование.
• Направление потока воды и схема обвязки.
• Производительность насоса и расход воды в системе.
• Нужна ли возможность разборки или обслуживания рядом с тройником.
• Совместимость с трубами, фитингами, клеем ПВХ, резьбовыми уплотнителями, кранами, клапанами и оборудованием.
• Место установки: техническое помещение, приямок, влажная зона или наружный участок.

Когда нужен редукционный тройник

Редукционный тройник нужен, если боковая линия отличается по диаметру от основной. Он позволяет подключить ответвление без установки отдельной переходной втулки или адаптера. Это удобно при подключении дополнительных контуров, оборудования, точек дозирования, сервисных линий и вспомогательных участков системы.

Когда нужен тройник с внутренней резьбой

Тройник с внутренней резьбой нужен, когда к трубопроводу требуется подключить элемент с наружной резьбой: ниппель, датчик, кран, клапан, переходник, дозирующий узел или другой резьбовой компонент. Такой вариант часто используют в технических помещениях и обслуживаемых участках системы.

Когда нужен косой тройник 45°

Косой тройник 45° нужен, когда ответвление лучше подключить под плавным углом, а не под 90 градусов. Его используют для более аккуратной обвязки, снижения резкого изменения направления потока воды и удобного монтажа в ограниченном пространстве.

Когда нужен обжимной тройник с ВР

Обжимной тройник с внутренней резьбой нужен, когда требуется сделать дополнительный резьбовой выход от основной трубы. Такой вариант удобен для подключения вспомогательных линий, датчиков, кранов, дозирующих узлов и других элементов без полной перестройки трубопровода.

Почему важно правильно выбрать тип тройника

Если поставить неподходящий тройник, можно получить лишние переходники, неудобный монтаж, протечку, перекос трубопровода или повышенное сопротивление потоку. Особенно важно заранее понимать, какой тип соединения нужен: клеевой, резьбовой, комбинированный, редукционный, косой или обжимной.

Поможем подобрать тройник ПВХ

Если вы не уверены, какой тройник нужен для вашего бассейна, сообщите диаметр основной трубы, диаметр ответвления, тип соединения, назначение линии, установленное оборудование и место монтажа. Специалисты АКВАБАС помогут подобрать клеевой, резьбовой, комбинированный, редукционный, косой или обжимной тройник, клей ПВХ и совместимые элементы обвязки.

Частые вопросы

Для чего нужен тройник ПВХ?

Тройник ПВХ нужен для подключения ответвления к основной линии трубопровода бассейна. Его используют в фильтрации, подогреве, водоподготовке, сливе, обратке, аттракционах и технической обвязке.

Какие тройники бывают?

В этой категории встречаются клеевые тройники, резьбовые тройники с внутренней резьбой, комбинированные тройники клей-клей-ВР, редукционные тройники, косые тройники 45° и обжимные тройники с ВР.

Что такое тройник клей-клей-ВР?

Это тройник, у которого два выхода предназначены для клеевого соединения с ПВХ-трубой, а третий выход имеет внутреннюю резьбу для подключения резьбового элемента.

Когда нужен редукционный тройник?

Редукционный тройник нужен, когда диаметр ответвления отличается от диаметра основной линии. Он помогает подключить линию другого размера без лишних переходников.

Когда нужен косой тройник 45°?

Косой тройник 45° нужен, когда ответвление лучше подключить под плавным углом, а не под 90 градусов. Его используют для более аккуратной обвязки и снижения резкого изменения направления потока воды.

Что такое обжимной тройник с ВР?

Обжимной тройник с ВР — это фитинг, который устанавливается на трубу и создаёт дополнительный выход с внутренней резьбой. Его используют для подключения вспомогательных линий, кранов, датчиков, дозирующих узлов и других элементов системы.

Чем обжимной тройник отличается от обычного клеевого?

Клеевой тройник встраивается в трубопровод как полноценный фитинг с тремя выходами. Обжимной тройник устанавливается на существующую трубу и даёт резьбовой выход ВР для дополнительного подключения.

Чем тройник отличается от крестовины?

Тройник имеет три выхода и делает одно ответвление от основной линии. Крестовина имеет четыре выхода и используется для соединения трубопровода сразу в нескольких направлениях.

Чем клеить тройники ПВХ?

Для монтажа клеевых тройников используют специальный клей ПВХ и очиститель для напорных труб и фитингов. Обычный бытовой клей для такой задачи не подходит.

Как герметизировать резьбовой тройник?

Резьбовые соединения герметизируют ФУМ-лентой, нитью или другим подходящим уплотнителем. Клей ПВХ не используют для герметизации резьбы.

Можно ли использовать тройник в напорной системе бассейна?

Да, если тройник подходит по диаметру, материалу, рабочим условиям и правильно установлен. Для клеевых соединений важно использовать подходящий клей ПВХ и соблюдать технологию монтажа.

Почему соединение с тройником может протекать?

Причиной может быть неправильная склейка, неподходящий клей, плохая подготовка поверхности, перекос трубы, ошибка в резьбовом уплотнении, неправильный монтаж обжимного тройника, механическая нагрузка или запуск системы до набора прочности соединения.

Как выбрать тройник для бассейна?

Нужно знать диаметр основной трубы, диаметр ответвления, тип соединения, назначение линии и место установки. Если боковой выход должен быть резьбовым, выбирают тройник с ВР. Если диаметры разные — редукционный тройник. Если нужен плавный угол — косой тройник 45°. Если нужно сделать выход на существующей трубе — обжимной тройник с ВР.
