Фланцы, бурты

Коротко: фланцы, бурты и фланцевые соединения ПВХ применяются для создания разборных узлов в трубопроводе бассейна. Они нужны для подключения фильтров с фланцевым подключением, дроссельных заслонок, смотровых стёкол, фланцевых обратных клапанов, насосов, теплообменников и другого оборудования.

Когда нужны: при строительстве бассейна, сборке технического помещения, подключении оборудования большого диаметра, монтаже дисковых затворов, фильтров, клапанов, смотровых стёкол, ремонте трубопровода или создании узла, который должен разбираться для обслуживания.

Что выбрать: фланец используют как прижимной элемент, бурт — как фланцевый переход под вклейку в ПВХ-трубопровод, а фланцевое соединение — как комплект в сборе, где фланец, бурт и крепёж подобраны как единый узел.

Что входит в раздел

• Фланцы ПВХ — прижимные элементы для стяжки фланцевого соединения болтами.
• Фланцевые переходы — бурты под вклейку для соединения ПВХ-трубы с фланцевым узлом.
• Бурты ПВХ — элементы, которые вклеиваются в трубопровод и работают вместе с фланцем.
• Фланцевые соединения в сборе — комплекты, где фланец, бурт и крепёж идут как единое изделие.
• Крепёж для фланцев — болты, гайки и шайбы для стяжки фланцевого соединения.
• Фланцы и бурты разных диаметров — для частных, общественных, скиммерных, переливных и технических систем бассейна.

Что такое фланец, бурт и фланцевое соединение

Фланец — это прижимной элемент, который стягивает соединение болтами. Бурт, или фланцевый переход, — это деталь, которая соединяется с трубой ПВХ, чаще всего под вклейку. Фланцевое соединение — это комплектный узел, где фланец, бурт и крепёж используются вместе для создания прочного разборного соединения.

Для чего нужны фланцевые соединения в бассейне

Фланцевые соединения позволяют сделать участок трубопровода разборным. Это важно возле оборудования, которое может потребовать обслуживания, демонтажа или замены: фильтров с фланцевым подключением, дисковых затворов, дроссельных заслонок, фланцевых обратных клапанов, смотровых стёкол, насосов, теплообменников, УФ-установок и других технических узлов.

Где применяются фланцы и бурты

• Фильтры с фланцевым подключением — для подключения фильтровального оборудования к трубопроводу.
• Дроссельные заслонки — для монтажа дисковых затворов и кранов-бабочек.
• Фланцевые обратные клапаны — для установки клапанов на трубопроводах большого диаметра.
• Смотровые стёкла — для подключения узлов визуального контроля потока воды.
• Насосы и насосные группы — для разборного подключения оборудования.
• Теплообменники и нагревательное оборудование — для подключения обслуживаемых узлов системы подогрева.
• Профессиональные технические помещения — для обвязки общественных и коммерческих бассейнов.

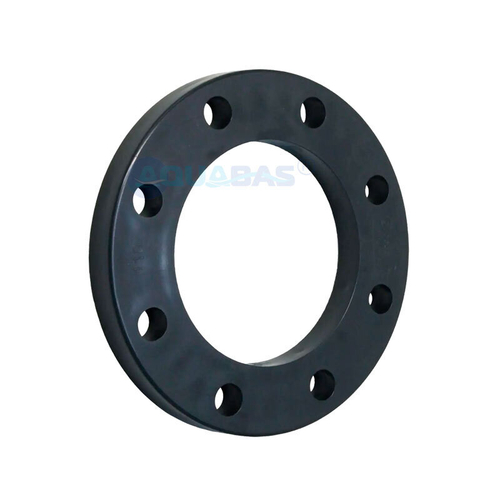

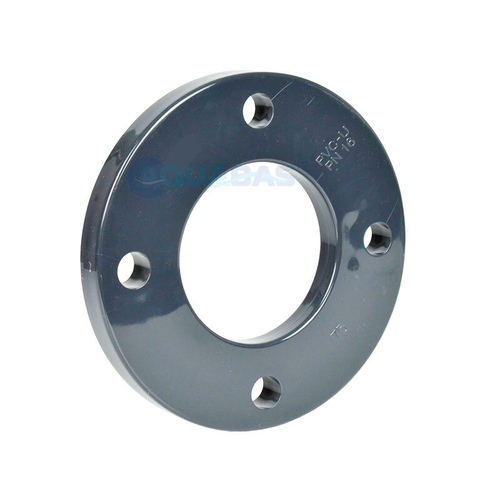

Фланец

Фланец используется как прижимная часть соединения. Он надевается на бурт или фланцевый переход и стягивается с ответной частью болтами, гайками и шайбами. Сам по себе фланец не заменяет бурт: для рабочего узла нужно, чтобы все элементы соединения подходили друг к другу по диаметру и конструкции.

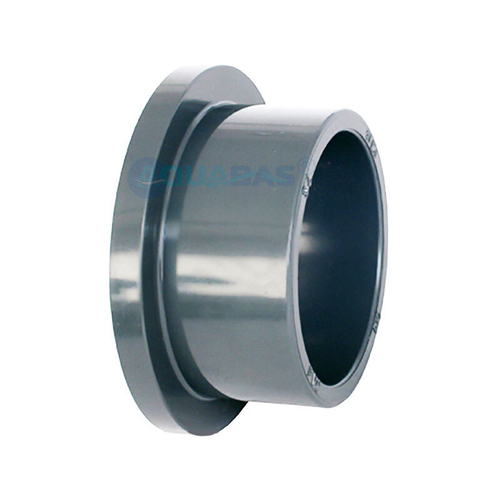

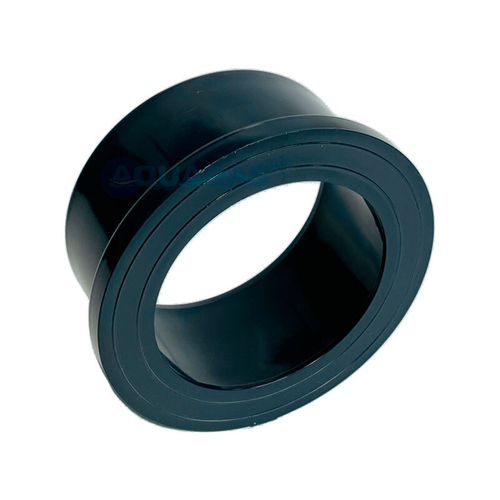

Фланцевый переход или бурт

Фланцевый переход часто называют буртом. Он соединяется с трубой ПВХ или фитингом, обычно с помощью клеевого соединения. Бурт формирует опорную часть фланцевого узла, а фланец прижимает его к ответной стороне через прокладку и крепёж.

Фланцевое соединение в сборе

Фланцевое соединение в сборе — это готовый комплект, в который входят фланец, бурт и крепёж: болты, гайки и шайбы. Такой комплект удобен, когда нужно получить согласованный узел без отдельного подбора каждого элемента. Его используют для подключения оборудования, арматуры, фильтров, затворов, клапанов и смотровых стёкол.

Когда используют фланцевый узел

• Когда оборудование должно сниматься для обслуживания или замены.
• Когда трубопровод имеет большой диаметр.
• Когда требуется подключить фильтр с фланцевым подключением.
• Когда устанавливается дисковый затвор, дроссельная заслонка или кран-бабочка.
• Когда монтируется фланцевый обратный клапан.
• Когда нужно подключить смотровое стекло.
• Когда в техническом помещении важна разборность узлов.
• Когда клеевое или резьбовое соединение неудобно для дальнейшего обслуживания.

Как выбрать фланец, бурт или фланцевое соединение

При подборе нужно учитывать диаметр трубы, тип оборудования, рабочее давление, место установки и тип соединения. Для бурта важно проверить диаметр под вклейку. Для фланца — совместимость с буртом, прокладкой и ответной частью. Для фланцевого соединения в сборе — состав комплекта, диаметр, крепёж и назначение узла.

Клеевое и фланцевое соединение

Клеевая часть бурта или фланцевого перехода монтируется с помощью специального клея ПВХ и очистителя. Фланцевая часть соединения стягивается болтами, гайками и шайбами. Для герметичности между ответными частями обычно используют прокладку. Важно равномерно затягивать крепёж и не допускать перекоса соединения.

Где применяются фланцы, бурты и фланцевые соединения ПВХ

Фланцы, бурты и фланцевые соединения ПВХ применяются в системах распределения воды, водоподготовки, водоочистки, общественных и частных бассейнах, СПА, термальных бассейнах, фонтанах, аквариумах, рыбофермах, ирригационных системах и других инженерных трубопроводах, где требуется прочное разборное соединение.

Для каких бассейнов подходят

Фланцы и бурты используются в частных, общественных, коммерческих, спортивных, стационарных, скиммерных, переливных, крытых, открытых и СПА-бассейнах. В частных бассейнах они чаще нужны возле оборудования, а в общественных объектах — на больших диаметрах, фильтрах, затворах, клапанах, смотровых стёклах и профессиональной обвязке.

С чем используют фланцы и бурты

• Трубы и фитинги — общий раздел элементов для обвязки бассейна.
• Трубы ПВХ для бассейна — жёсткие и гибкие трубы для сборки трубопровода.
• Муфты ПВХ — для соединения труб, фитингов и обслуживаемых участков системы.
• Адаптеры и переходники ПВХ — для перехода между диаметрами, резьбами и типами соединений.
• Втулки переходные — для редукционных переходов между диаметрами труб и фитингов.
• Краны и затворы — для перекрытия и управления потоками воды, включая дисковые затворы.
• Клапаны — для защиты трубопровода, включая фланцевые обратные клапаны.
• Смотровые стёкла — для визуального контроля потока воды в системе.
• Клей ПВХ — для монтажа клеевых соединений труб, буртов и фитингов.
• Крепёж — для сборки фланцевых соединений и фиксации оборудования.
• Нержавеющий крепёж — для влажных зон, технических помещений и фланцевых соединений бассейна.

С каким оборудованием соединяют фланцевые узлы

• Фильтры для бассейнов — особенно фильтры с фланцевым подключением.
• Фильтры для общественных бассейнов — профессиональные фильтры с большими диаметрами подключения.
• Вентили и вентильные группы — для соединения фильтров, клапанов, пятивентильных групп и трубопровода.
• Насосы для бассейна — при подключении насосов и насосных групп к трубопроводу.
• Подогрев воды — при подключении теплообменников, электронагревателей и тепловых насосов.
• Дезинфекция и водоподготовка — для подключения УФ-установок, станций дозирования и оборудования обработки воды.
• Станции дозирования — при сборке обслуживаемых участков системы водоподготовки.
• Закладные детали — при подключении отдельных элементов чаши и трубопровода.
• Аттракционы — для обвязки водопадов, противотоков, гидромассажа и аэромассажа.

Что важно учитывать при подборе

• Тип элемента: фланец, бурт, фланцевый переход или фланцевое соединение в сборе.
• Диаметр трубы, бурта, фланца и подключаемого оборудования.
• Состав комплекта: фланцы, бурты, болты, гайки, шайбы и прокладки, если они предусмотрены.
• Рабочее давление трубопровода.
• Тип соединения: клеевое, фланцевое или комбинированное.
• Нужна ли разборность соединения для обслуживания оборудования.
• Совместимость фланца с буртом, прокладкой, крепежом и ответной частью.
• Назначение линии: всасывание, подача, обратка, слив, фильтрация, промывка, подогрев или аттракцион.
• Место установки: техническое помещение, приямок, влажная зона или наружный участок.
• Материал крепежа и устойчивость к влажной среде.
• Равномерность затяжки болтов и отсутствие перекоса при монтаже.

Когда нужен фланцевый комплект в сборе

Фланцевый комплект в сборе удобен, когда нужно получить готовый узел для подключения оборудования или арматуры без отдельного подбора фланца, бурта и крепежа. Такой вариант снижает риск ошибки при выборе деталей и ускоряет монтаж в техническом помещении бассейна.

Когда достаточно отдельного фланца или бурта

Отдельный фланец или бурт нужен, если часть соединения уже есть на объекте или требуется заменить только один элемент. Например, при ремонте обвязки, замене повреждённого бурта, подборе фланца под существующее оборудование или доукомплектации фланцевого узла.

Почему важно правильно подобрать прокладку и крепёж

Во фланцевом соединении герметичность зависит не только от фланца и бурта, но и от прокладки, болтов, гаек, шайб и равномерной затяжки. Неподходящая прокладка, перекос фланца, слабый или неправильный крепёж могут привести к протечке и нестабильной работе системы.

Поможем подобрать фланец, бурт или комплект

Если вы не уверены, какой фланец, бурт, фланцевый переход или фланцевое соединение в сборе нужно для вашего бассейна, сообщите диаметр трубы, тип оборудования, назначение линии, рабочие условия и место монтажа. Специалисты АКВАБАС помогут подобрать совместимые элементы, прокладки, клей ПВХ и крепёж.

Частые вопросы

Что входит в фланцевое соединение?

Фланцевое соединение может включать фланец, бурт и крепёж: болты, гайки и шайбы. В зависимости от комплектации также может использоваться прокладка для герметичности узла.

Чем фланец отличается от бурта?

Бурт соединяется с трубой или фитингом, а фланец используется как прижимной элемент. Фланец стягивает бурт с ответной частью через болты, гайки, шайбы и прокладку.

Что такое фланцевый переход?

Фланцевый переход — это бурт под вклейку, который соединяет ПВХ-трубопровод с фланцевым узлом. Его часто называют буртом.

Где используют фланцы и бурты в бассейне?

Их используют для фильтров с фланцевым подключением, дроссельных заслонок, смотровых стёкол, фланцевых обратных клапанов, насосов, теплообменников и другого оборудования.

Когда нужно использовать фланцевое соединение?

Фланцевое соединение используют там, где оборудование может потребовать демонтажа, а также на больших диаметрах, фильтрах, затворах, клапанах, смотровых стёклах и профессиональных системах.

Можно ли клеить бурт ПВХ?

Да, если это бурт или фланцевый переход под вклейку. Для монтажа используют специальный клей ПВХ и очиститель для напорных труб и фитингов.

Нужна ли прокладка между фланцами?

Да, для герметичности фланцевого соединения обычно используют прокладку. Её подбирают по диаметру, типу соединения и условиям работы системы.

Почему фланцевое соединение может протекать?

Причиной может быть неподходящая прокладка, перекос фланца, неравномерная затяжка болтов, повреждение бурта, неправильный диаметр, слабый крепёж или механическая нагрузка на трубопровод.

Можно ли использовать фланцы для дисковых затворов?

Да, фланцы и бурты часто используют при монтаже дисковых затворов, дроссельных заслонок и кранов-бабочек, особенно на больших диаметрах.

Что лучше: муфта или фланцевое соединение?

Муфта подходит для соединения труб и небольших обслуживаемых узлов. Фланцевое соединение лучше там, где нужен прочный разборный узел, большой диаметр или возможность снять оборудование без распила трубопровода.
