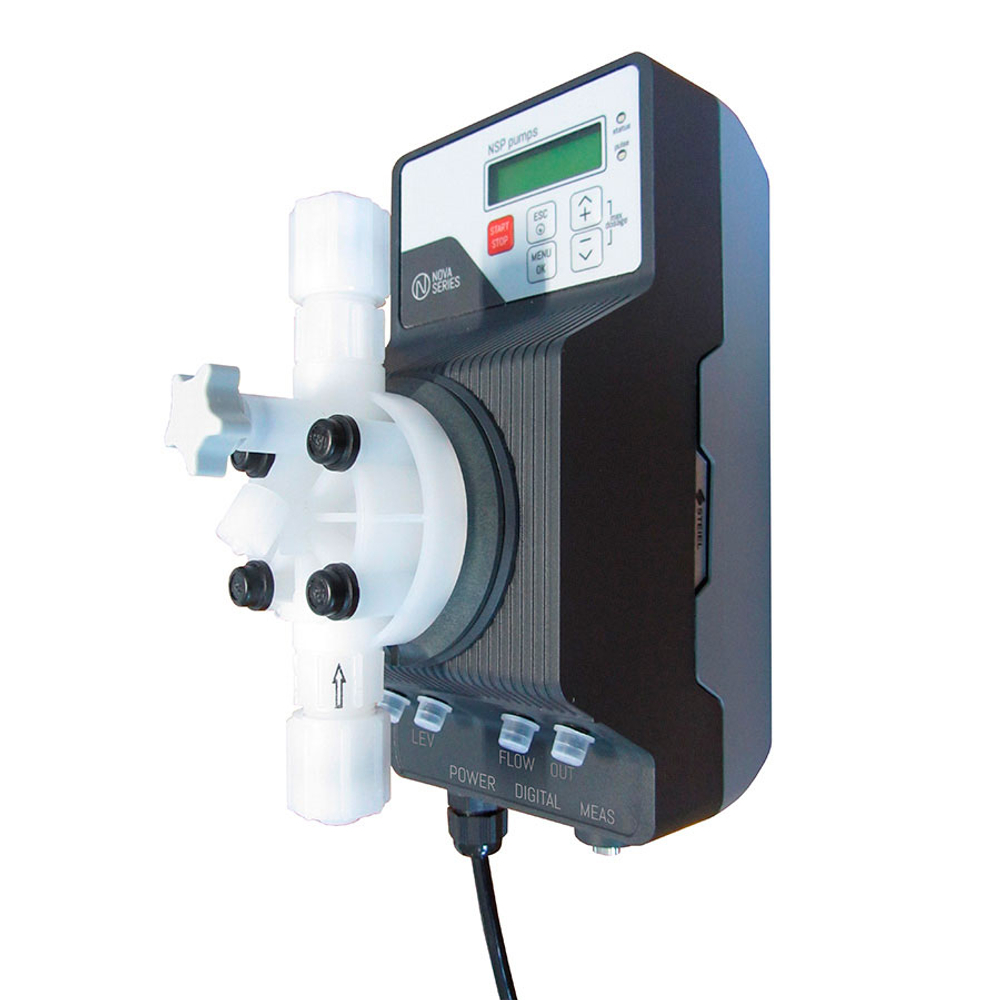

Steiel NOVA NSP162 pH/Rx — профессиональный электромагнитный мембранный насос-дозатор со встроенным измерителем pH/Redox для автоматического дозирования жидких реагентов в системах водоподготовки бассейнов. Производительность данной версии — 10 л/ч. Артикул производителя: 91B00C0512210S2000A10.
Модель объединяет в одном корпусе дозирующий насос и измерительный контроллер: к BNC-разъему подключается электрод pH или Rx, после чего оборудование может управлять подачей соответствующего реагента по измеряемому параметру воды.
Что такое Steiel NOVA NSP162
NOVA NSP162 относится к профессиональной серии электромагнитных мембранных насосов-дозаторов Steiel. Насос предназначен для настенного монтажа и применяется там, где требуется не просто подавать заданное количество реагента, а контролировать его дозирование по значению pH или окислительно-восстановительного потенциала Rx (ORP).
Встроенный измеритель позволяет использовать один насос для регулирования выбранного параметра — pH или Rx. Это важно учитывать при проектировании водоподготовки: NOVA NSP162 не является двухканальной станцией, одновременно управляющей двумя независимыми реагентами.
Когда стоит выбрать NOVA NSP162
- нужно автоматизировать дозирование жидкого реагента по значению pH или Rx;
- требуется производительность до 10 л/ч;
- необходимо объединить измерение параметра воды и управление насосом-дозатором в одном приборе;
- оборудование устанавливается в техническом помещении бассейна настенным способом;
- нужен профессиональный электромагнитный насос для системы автоматической водоподготовки;
- требуется возможность дальнейшего расширения системы дополнительными функциями и аксессуарами Steiel.
В каталоге поставщика для этой версии указан ориентир применения для бассейнов объемом до 800 м³. Однако окончательный подбор насоса выполняют не только по объему бассейна, но и по типу и концентрации реагента, требуемой дозе, гидравлической схеме и условиям эксплуатации.
Когда этот насос не подходит
NOVA NSP162 не следует рассматривать как готовую двухканальную станцию для одновременного регулирования pH и Rx. В насосе предусмотрен один измерительный вход, поэтому для независимого автоматического управления двумя реагентами потребуются два соответствующих канала дозирования либо полноценная станция дозирования.
Также перед использованием вязких или химически агрессивных реагентов необходимо проверить совместимость конкретного исполнения дозирующей головки, клапанов, мембраны и уплотнений с применяемым продуктом.
Как работает насос-дозатор
Электрод контролирует выбранный показатель воды и передает измерительный сигнал в насос через BNC-вход. Электроника NOVA NSP162 сравнивает измеренное значение с установленными параметрами и управляет дозированием реагента.
При регулировании pH насос может использоваться для подачи соответствующего жидкого корректора pH. При работе по Rx насос применяется в контуре дозирования дезинфицирующего реагента, если это предусмотрено проектом системы водоподготовки.
Основные характеристики
- Производитель: Steiel;
- Серия: NOVA;
- Модель: NSP162;
- Артикул: 91B00C0512210S2000A10;
- Тип: электромагнитный мембранный насос-дозатор;
- Производительность: 10 л/ч;
- Измеряемый параметр: pH или Rx (ORP);
- Подключение электрода: BNC;
- Питание: 220 В;
- Степень защиты: IP65;
- Монтаж: настенный;
- Габариты: 115 × 226 × 175 мм;
- Масса: 2,8 кг;
- Ориентир по объему бассейна: до 800 м³.
Важно: При подборе оборудования под конкретную напорную линию необходимо проконсультироваться с техническим отделом.
Измерение pH и Rx
NOVA NSP162 оснащен встроенным измерителем pH/ORP. Измерительный электрод подключается через BNC-разъем.
Комплекты измерения pH и Rx у Steiel предусмотрены отдельно. В зависимости от комплектации они могут включать электрод, калибровочные растворы и держатель для установки электрода в трубопровод. Поэтому наличие электрода в конкретной поставке следует проверять отдельно.
Электроника и управление
Для серии NOVA NSP162 производителем предусмотрены функции, упрощающие настройку и эксплуатационный контроль оборудования:
- интерфейс настройки;
- трехуровневая парольная защита;
- счетчик объема введенного реагента;
- счетчик рабочих импульсов;
- учет времени работы мембраны;
- сервисное меню;
- функция быстрой настройки Autoset;
- сброс параметров к заводским настройкам;
- вход внешнего разрешения работы;
- вход контроля уровня реагента.
Для серии также предусмотрены дополнительные опции, включая контроль фактического впрыска Flow Control, релейный выход, интерфейс RS485 с Modbus RTU и таймер дозирования. Наличие этих функций необходимо проверять по комплектации конкретного насоса.
Гидравлическая часть
Электромагнитный привод воздействует на мембрану дозирующего узла, обеспечивая циклическое всасывание и нагнетание небольших порций реагента. Такая схема рассчитана на точное дозирование жидкой химии и широко применяется в профессиональных системах водоподготовки.
Производителем для серии NOVA предусмотрены различные исполнения дозирующей головки и клапанов, в том числе варианты для специальных и более вязких реагентов. Поэтому материал гидравлической части должен соответствовать конкретной используемой химии.
Что входит в стандартный монтажный комплект
По данным производителя насосы NOVA NSP162 поставляются с комплектом для подключения, включающим:
- всасывающий шланг;
- напорный шланг;
- шланг продувки;
- инжекционный клапан;
- донный фильтр.
Измерительные электроды pH/Rx и соответствующие измерительные комплекты необходимо проверять по конкретной комплектации заказа.
Как подобрать насос-дозатор
Для правильного подбора недостаточно ориентироваться только на производительность 10 л/ч. Необходимо учитывать:
- какой реагент будет дозироваться;
- требуется регулирование pH или Rx;
- расчетный расход реагента;
- давление в точке впрыска;
- материал дозирующей головки, клапанов и уплотнений;
- расположение емкости с реагентом;
- длину всасывающей и напорной линий;
- тип и место установки измерительного электрода;
- необходимость внешнего контроля уровня реагента;
- необходимость дополнительных интерфейсов и автоматики.
Чем NOVA NSP162 отличается от обычного насоса-дозатора
Обычный мембранный насос решает прежде всего задачу подачи реагента и получает команду от собственной настройки либо внешнего контроллера. NOVA NSP162 дополнительно содержит встроенный измерительный модуль pH/Rx, поэтому может использовать сигнал электрода непосредственно для регулирования выбранного параметра.
При этом NSP162 остается одноканальным насосом. Если требуется одновременно измерять pH и Rx и независимо дозировать, например, корректор pH и дезинфицирующий реагент, необходимо использовать отдельные дозирующие каналы.
Обслуживание
При эксплуатации необходимо регулярно контролировать состояние мембраны, клапанов, шлангов, точки впрыска и донного фильтра. Для измерительного контура требуется обслуживание электрода в соответствии с его инструкцией, включая очистку, хранение и периодическую калибровку.
Встроенные счетчики рабочих циклов и времени работы мембраны помогают планировать сервисное обслуживание насоса.
Безопасность эксплуатации
Работы с дозирующим оборудованием выполняют с учетом требований к используемому химическому реагенту. Перед обслуживанием насос необходимо обесточить и исключить давление и наличие реагента в обслуживаемом участке линии.
Материалы дозирующей головки, мембраны, клапанов, уплотнений и трубок должны быть химически совместимы с применяемым реагентом. Нельзя использовать насос с неизвестным реагентом только на основании требуемой производительности.
FAQ
Steiel NOVA NSP162 — это мембранный или перистальтический насос?
Это электромагнитный мембранный насос-дозатор. Подача реагента выполняется дозирующей мембраной.
Какая производительность у этой версии NOVA NSP162?
Для артикула 91B00C0512210S2000A10 указана производительность 10 л/ч.
Насос измеряет pH и Rx?
Да, электроника NSP162 предназначена для измерения pH или Rx (ORP) при подключении соответствующего электрода через BNC-разъем.
Можно ли одновременно регулировать pH и Rx одним насосом?
Нет. Это один дозирующий насос с одним измерительным входом. Для одновременного независимого регулирования pH и Rx необходимы два дозирующих канала или соответствующая многоканальная станция.
Электрод pH или Rx входит в комплект?
Производитель указывает измерительные комплекты pH и Rx как отдельные принадлежности. Комплектацию конкретной поставки необходимо проверять при заказе.
Какое питание требуется?
Стандартное питание NOVA NSP162 — 220 В переменного тока.
Можно ли подключить датчик уровня реагента?
Да. Для NSP162 предусмотрен вход контроля уровня, что позволяет контролировать наличие реагента в емкости при использовании совместимого устройства.
Подойдет ли NOVA NSP162 для большого бассейна?
Для данного исполнения в каталоге указан ориентир до 800 м³. Однако реальный подбор выполняется по расчетному расходу реагента, параметрам воды, гидравлической схеме и условиям работы.
Какое рабочее давление у насоса?
Рабочее давление для конкретного артикула 91B00C0512210S2000A10 следует уточнять по технической документации поставляемого исполнения. Указывать неподтвержденное значение при подборе насоса неправильно.
Итог
Steiel NOVA NSP162 pH/Rx 10 л/ч — решение для профессионального автоматического дозирования жидкого реагента с контролем pH или Redox непосредственно насосом. Модель подходит для систем водоподготовки, где требуется производительный мембранный насос, измерительный вход BNC, настенный монтаж и возможность подключения дополнительной автоматики.
При подборе NOVA NSP162 важно заранее определить, какой параметр будет регулироваться, какой реагент используется и какие характеристики имеет точка впрыска. Специалисты АКВАБАС помогут проверить совместимость оборудования и подобрать насос, электрод и компоненты дозирующей линии под конкретную систему бассейна.
