Область применения электронных блоков управления ТРИТОН-1Л (Lite) включает в себя частные и коммерческие бассейны любого объема и типа конструкции – как скиммерные, так и переливные. Устройство способно в полностью автоматическом режиме решать следующие задачи:
- Поддерживать в бассейне заданный уровень воды;
- Обеспечивать комплексную защиту объектов от перелива;
- Не допускать выхода из строя насоса при отсутствии или недостаточном количестве воды в магистрали долива;
- Контролировать работу запорных электромагнитных клапанов, защищая их от ложных срабатываний при волнообразовании
Оснастив бассейн блоком управления уровнем воды, владелец сможет экономить время на операциях обслуживания и гарантированно защитит свой объект от подтопления в случае ложных срабатываний и отказов водозапорных устройств.
С техническими данными, конструкцией, применяемыми датчиками и схемой подключения блока управления уровнем воды Тритон -1Л можно ознакомиться в прилагаемой к изделию инструкции.
Основные технические характеристики
- Рекомендованный способ монтажа: настенный
- Исполнение: пыле- и влагозащищенное со степенью защиты IP54
- Потребляемая мощность электронного блока: 5 Вт
- Максимальный ток в исполнительных цепях: суммарно до 7 А
- Габаритные размеры корпуса: 170х120х55 мм
- Производитель: компания DIAL (Россия)
Особенности конструкции и функционала

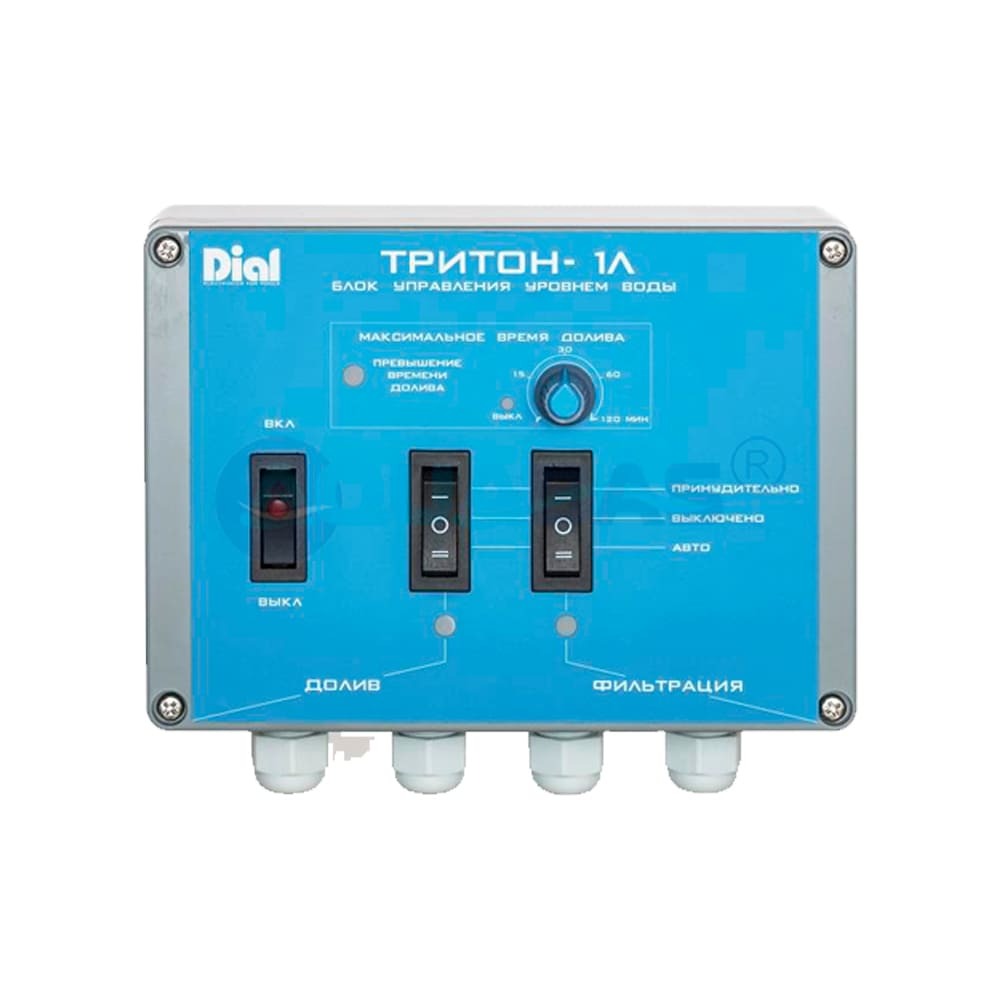

На лицевой панели устройства расположены индикаторы, отображающие работу блока управления:
- Индикатор питания (горит при подключении прибора к сети и его исправности);
- Индикатор превышения максимального времени долива;
- Индикатор выключенного таймера;
- Индикатор процесса долива (горит – долив в автоматическом режиме, мигает и звуковой сигнал - принудительный долив);
- Индикатор работы фильтровальной установки (в т.ч. питание блока управления фильтрацией).
А также переключатели, позволяющие управлять режимами работы:
- Ручка настройки максимального времени долива;
- Переключатель работы электромагнитного клапана;
- Переключатель работы фильтровальной установки.
Информацию о текущем уровне воды в бассейне блок управления дискретно получает от первичных датчиков. В зависимости от типа бассейна – скиммерного или переливного – они монтируются внутри скиммера или на стенке балансного резервуара. Типовая схема подключения датчиков уровня приведена на стр.5 технического паспорта. Обратите внимание, что количество устанавливаемых датчиков и порядок их монтажа в скиммерных и переливных бассейнах не одинаковы.
Подключение сигнальных выводов датчиков, проводников питания и дополнительных исполнительных устройств производится к расположенной на плате прибора контактной планке.
Для безопасного ввода - вывода проводов датчиков и исполнительных устройств в нижней части корпуса блока управления расположены четыре влагозащищенных коннектора.
