Область применения электронных блоков управления ТРИТОН-1 включает в себя частные и коммерческие бассейны любого объема и типа конструкции – как скиммерные, так и переливные. Устройство способно в полностью автоматическом режиме решать следующие задачи:
- Поддерживать в бассейнах заданный проектом уровень воды;
- Обеспечивать комплексную защиту объектов от перелива;
- Предупреждать персонал о возможной аварии при помощи системы оповещения;
- Не допускать выхода из строя насоса при отсутствии или недостаточном количестве воды в магистрали долива;
- Контролировать работоспособность запорных электромагнитных клапанов;
- Вести учет данных о времени и объемах долива свежей воды.
Оснастив бассейн блоком управления уровнем воды, владелец сможет экономить время на операциях обслуживания, снизить платежи за потребляемые водные ресурсы и гарантированно защитит свой объект от подтопления в случае ложных срабатываний и отказов водозапорных устройств.
С техническими данными, конструкцией, применяемыми датчиками и схемой подключения блока управления уровнем воды Тритон -1 можно ознакомиться в прилагаемой к изделию инструкции.
Основные технические характеристики
- Рекомендованный способ монтажа: настенный
- Исполнение: пыле- и влагозащищенное со степенью защиты IP65
- Потребляемая мощность электронного блока: 5 Вт
- Максимальный ток в исполнительных цепях: суммарно до 10 А
- Габаритные размеры корпуса: 220х150х55 мм
- Производитель: компания DIAL (Россия)
Особенности конструкции и функционала

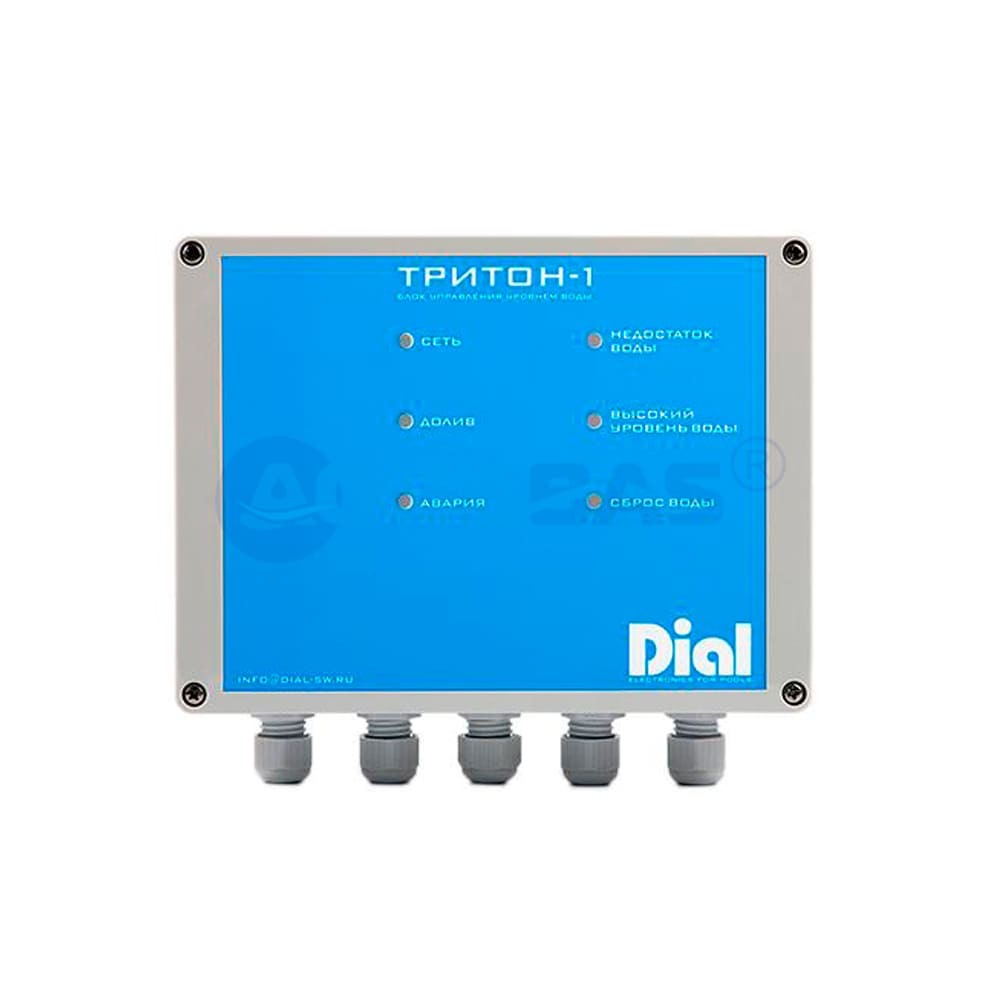

На лицевой панели устройства расположено шесть LED ламп, отображающих работу блока управления. Это индикаторы: «Сеть», «Недостаток воды», «Долив», «Высокий уровень», «Авария» и «Сброс воды».
Информацию о текущем уровне воды в бассейне блок управления дискретно получает от первичных датчиков. В зависимости от типа бассейна – скиммерного или переливного – они монтируются внутри скиммера или на стенке балансного резервуара. Типовая схема подключения датчиков уровня приведена на стр.4 технического паспорта. Обратите внимание, что количество устанавливаемых датчиков и порядок их монтажа в скиммерных и переливных бассейнах не одинаковы.
Подключение сигнальных выводов датчиков, проводников питания и дополнительных исполнительных устройств производится к расположенной на плате прибора контактной планке. Кроме датчиков и проводов питания, к соответствующим контактным группам платы могут быть подключены:
- Фильтрующий насос (во избежание сухого хода цепь размыкается при низком уровне воды);
- Насос сброса воды (включается при получении сигнала с датчика превышения уровня);
- Электродвигатель привода подачи воды;
- Защитный электромагнитный клапан контура подачи воды;
- Звуковая или световая сигнализация, оповещающая о внештатных ситуациях;
- Электронный счетчик воды.
Для безопасного ввода - вывода проводов датчиков и исполнительных устройств в нижней части корпуса блока управления расположены пять влагозащищенных коннекторов.
